【DIY】糸巻台　製作

釣具屋に糸巻きをお願いするのが申し訳ないので作ってみた。
…のだけど、釣具屋でお願いするのが正解だと思います。最近はどこも良いテンショナー置いてあるので、しっかり巻いてくれるし。

糸巻台を作ってみよう

理由は冒頭の通りで申し訳なくなっちゃったから。

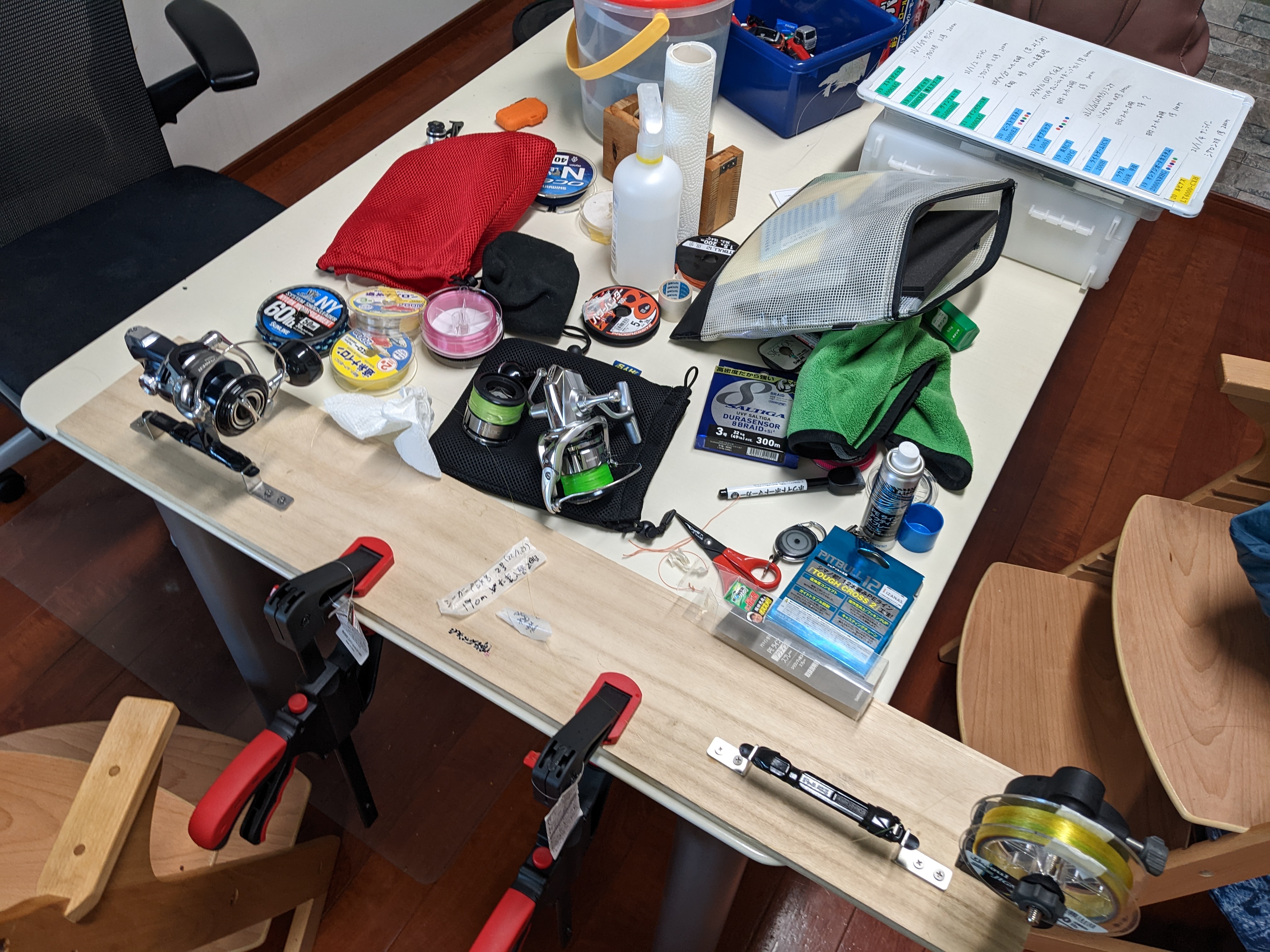

糸巻き自体は今までも、ルアーバンクの『リールシート固定ブラケット』のページそのままに作った糸巻台初号機でやっていた。

ただ、この初号機だと

• 長時間やっているとテンションが不安定になってくる
  ※テンションは高速リサイクラーで掛けているのみ
• 強いテンションが掛けられない

という不具合がある。
タイラバ用のリールくらいならまだしも、ジギングや電動リールのラインを巻くのには不向きなのである。

よって、テンションを掛けるラインテンショナーが付いている糸巻台が欲しくなった。

情報収集

ラインテンショナーの最高峰は魚矢の『糸巻工場シリーズ』であろう。お値段も最高峰過ぎて手が出ないのだけど。

現実的なところでは、ミヤエポックのミヤテンションアジャスターSがお手頃なお値段で丁度よさそうである。ただ、このテンショナーは調べてみると

• ナイロンや細PEには対応していない
• テンショナー自体が熱を持ちやすい
• 販売状態そのままで使用すると負荷が安定しない

等の噂も見えてきた。

ナイロンや細PEを巻くときは初号機でやることにする。
熱を持つのも負荷が安定しないのも、メインローラーの回転が鈍いのが原因っぽいので、スリーブをベアリングに換装。

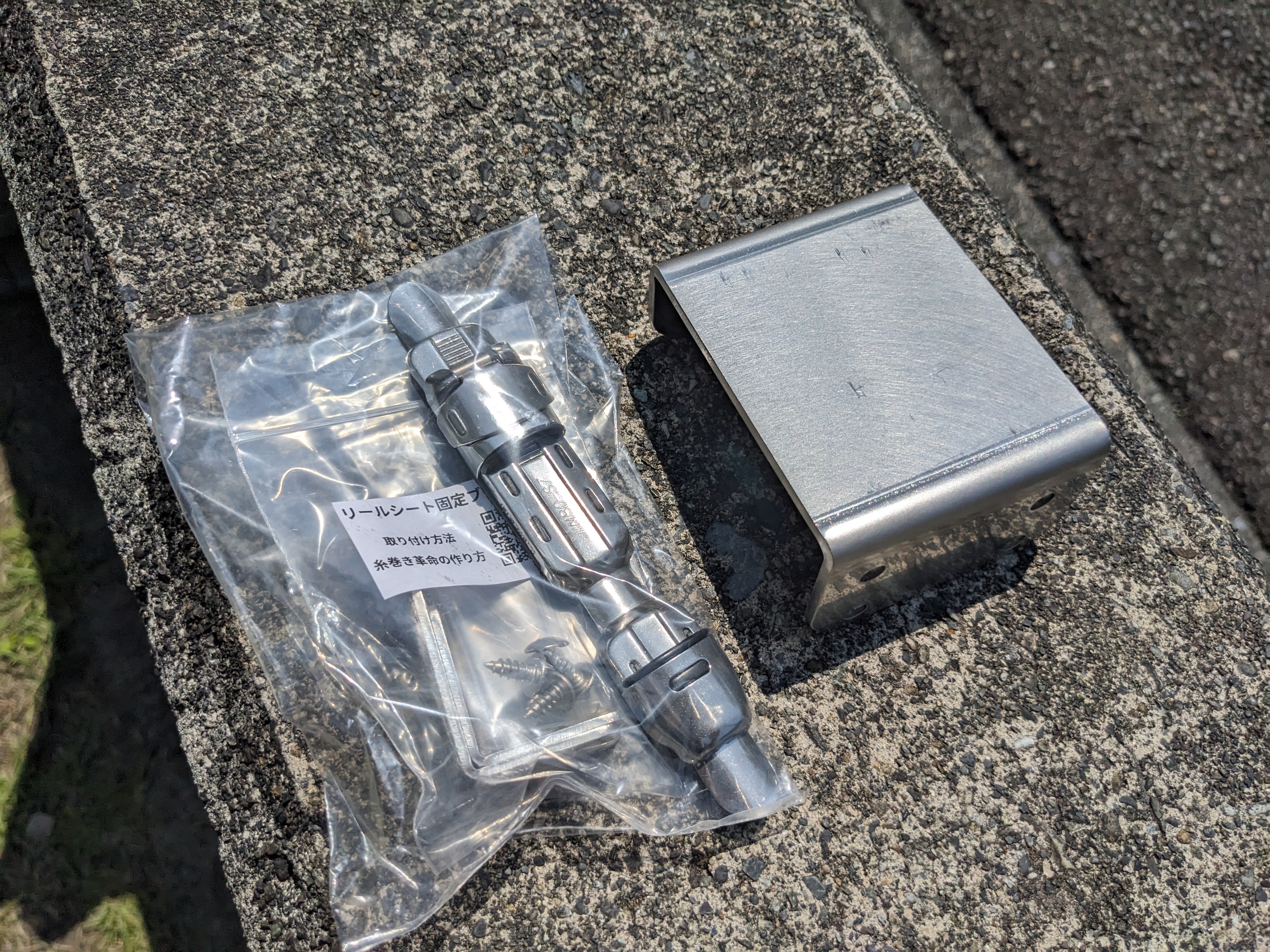

糸巻台にテンションアジャスターを取り付けるブラケットはルアーバンクで取り扱っているので、購入すれば取付も簡単。

デメリットへの対策や作り方の目処が立ったので、パーツを集めて作ってみた。

工程としては

• ミヤテンションアジャスターSのカスタム
• 糸巻台の製作

の2工程を進めていく形となる。

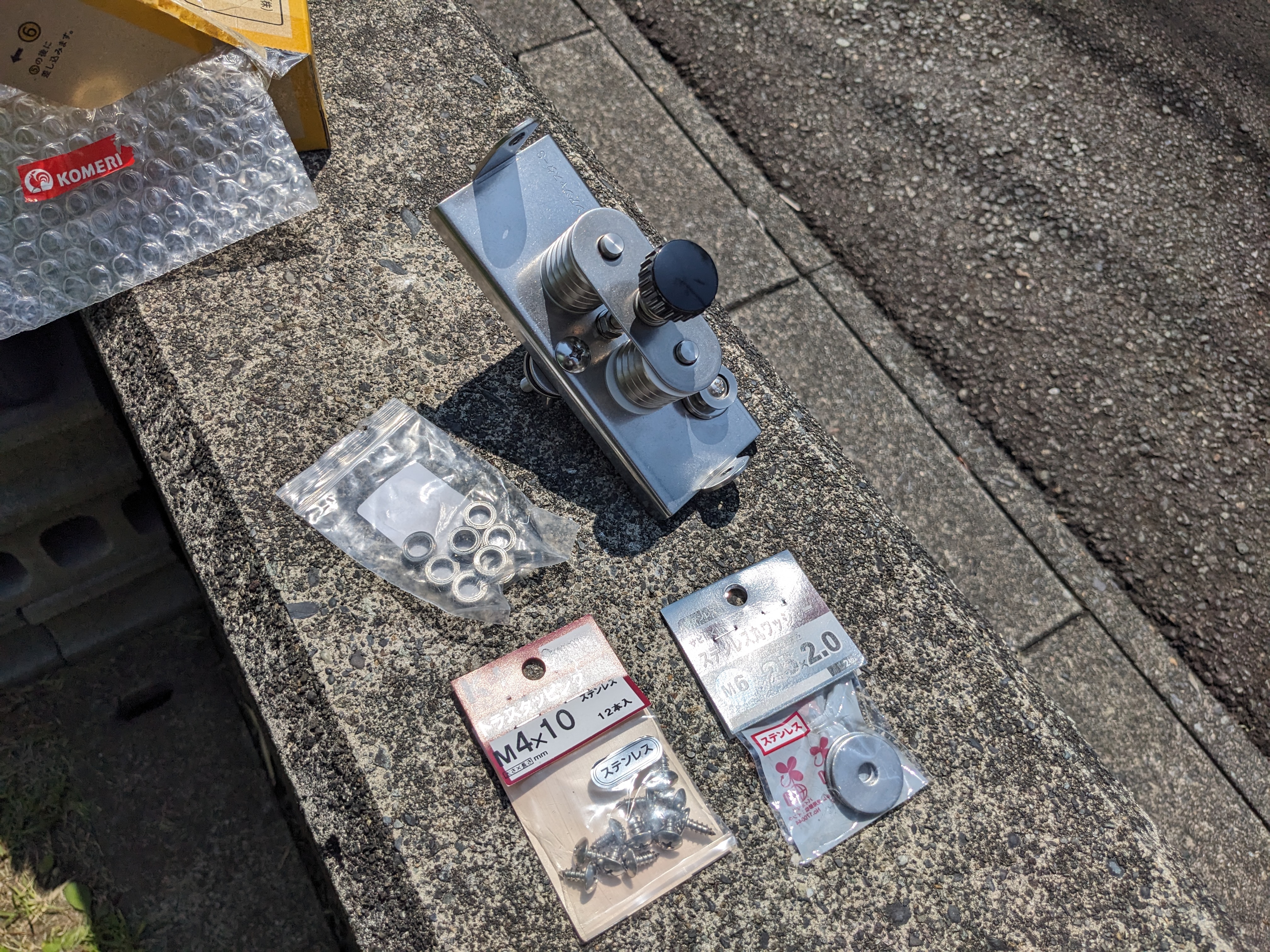

道具・材料

黄色マーカーを引いてあるものは、ルアーバンクオリジナル商品となる。
それ以外はホームセンターでも手に入る汎用品。ベアリングだけAmazonで購入した。

精度の高い加工はしないので、持っていない工具は百均の物で十分だと思う。

計：約17,000円

ミヤテンションアジャスターの改造

改造と言っても、純正スリーブをベアリングに交換するだけ。調べるとみんなやっているので情報に困らないし、手間なら加工済みの物を購入することもできる。
加工も簡単で、写真を撮りながらやっても1時間掛からなかった。

ローラーの摩擦を抑える事で、摩擦熱によるテンションの変動を抑制するのが目的となる。
都合により屋外で作業をしている外で遊んでる子供を見ながらだったけど、メインローラーの傷は致命傷となるので、屋内での作業推奨です。

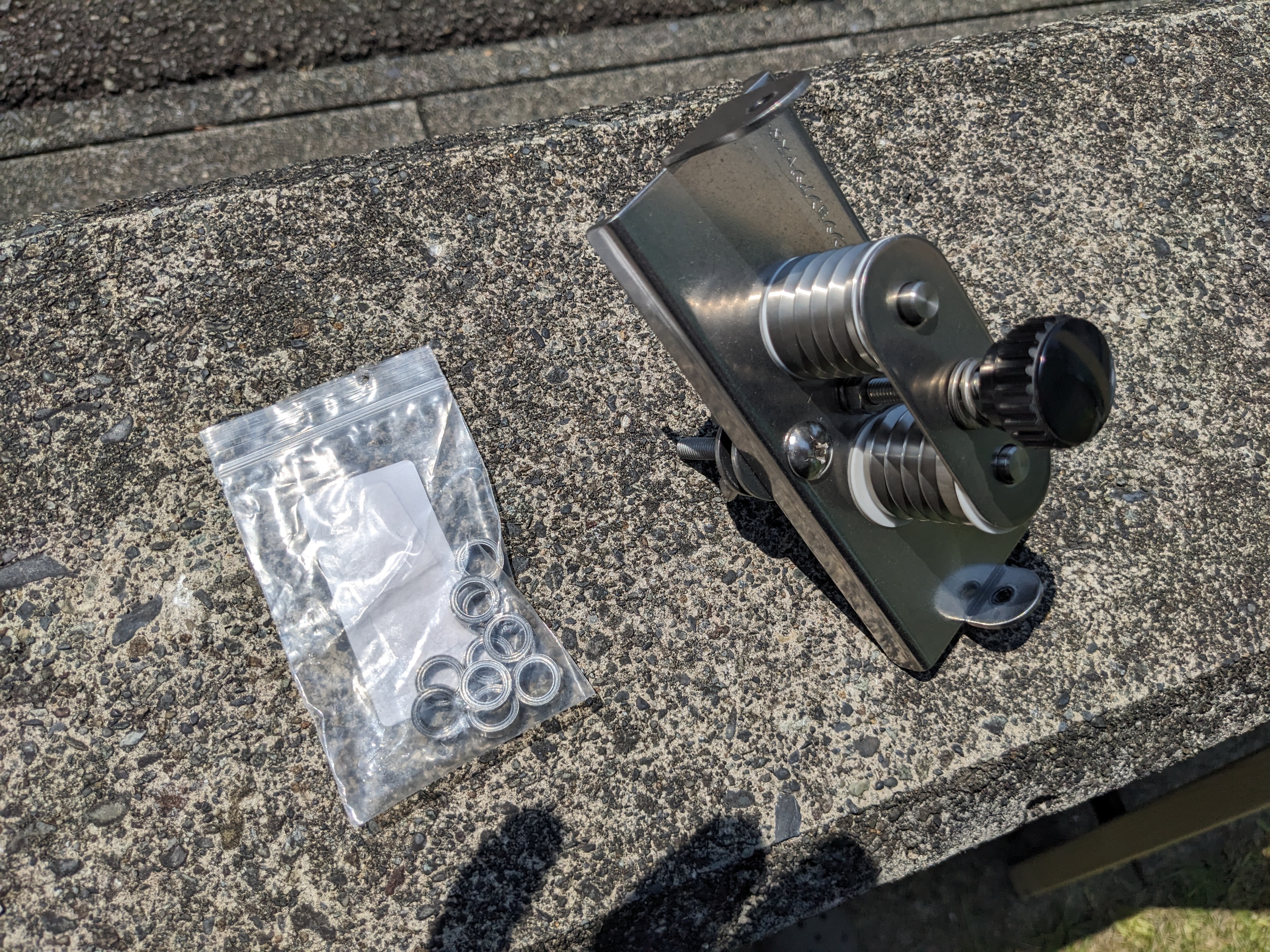

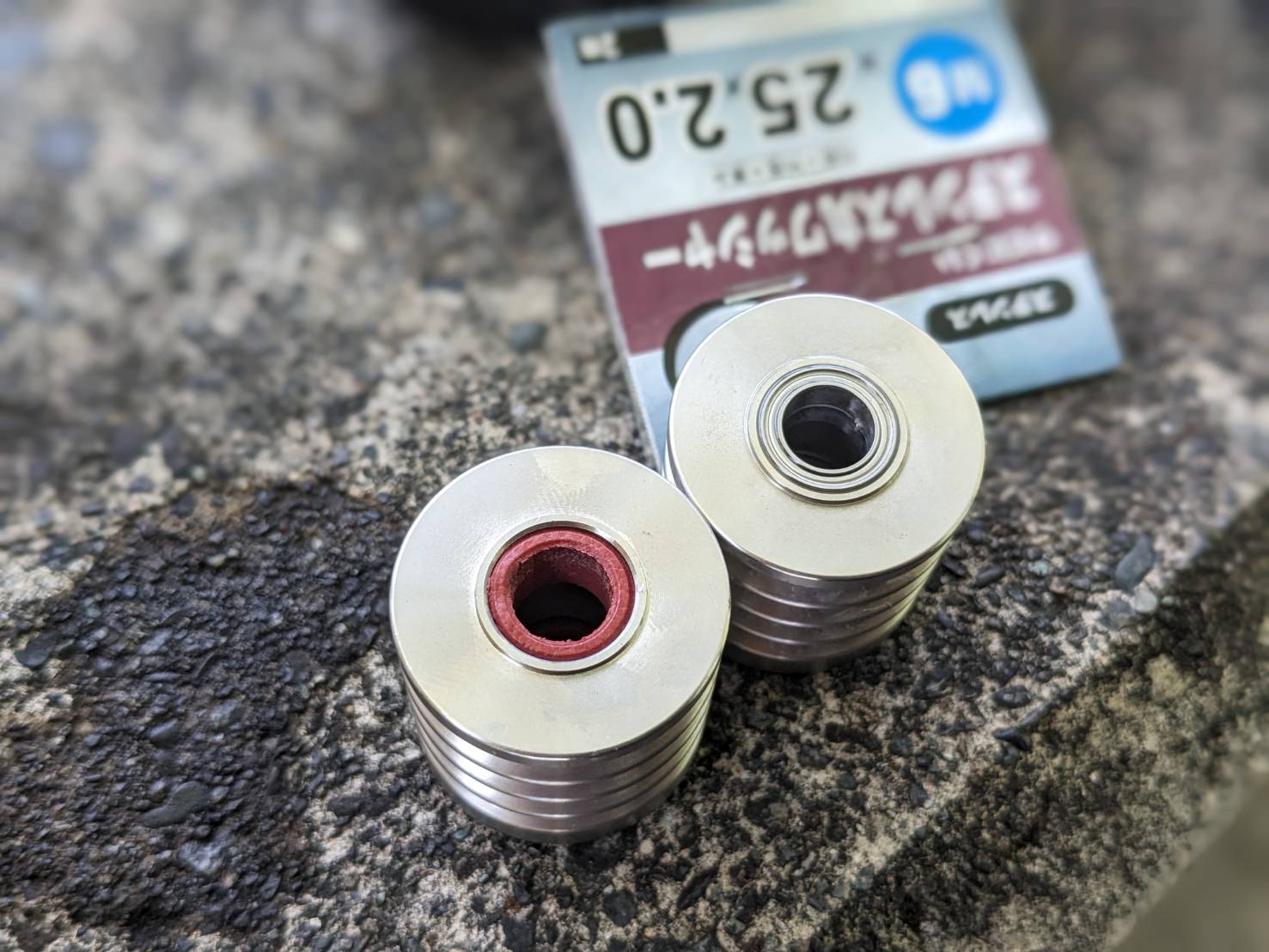

ベアリング換装

調整ノブ・クラッチバネ・サブプレートを外してローラーを抜く。

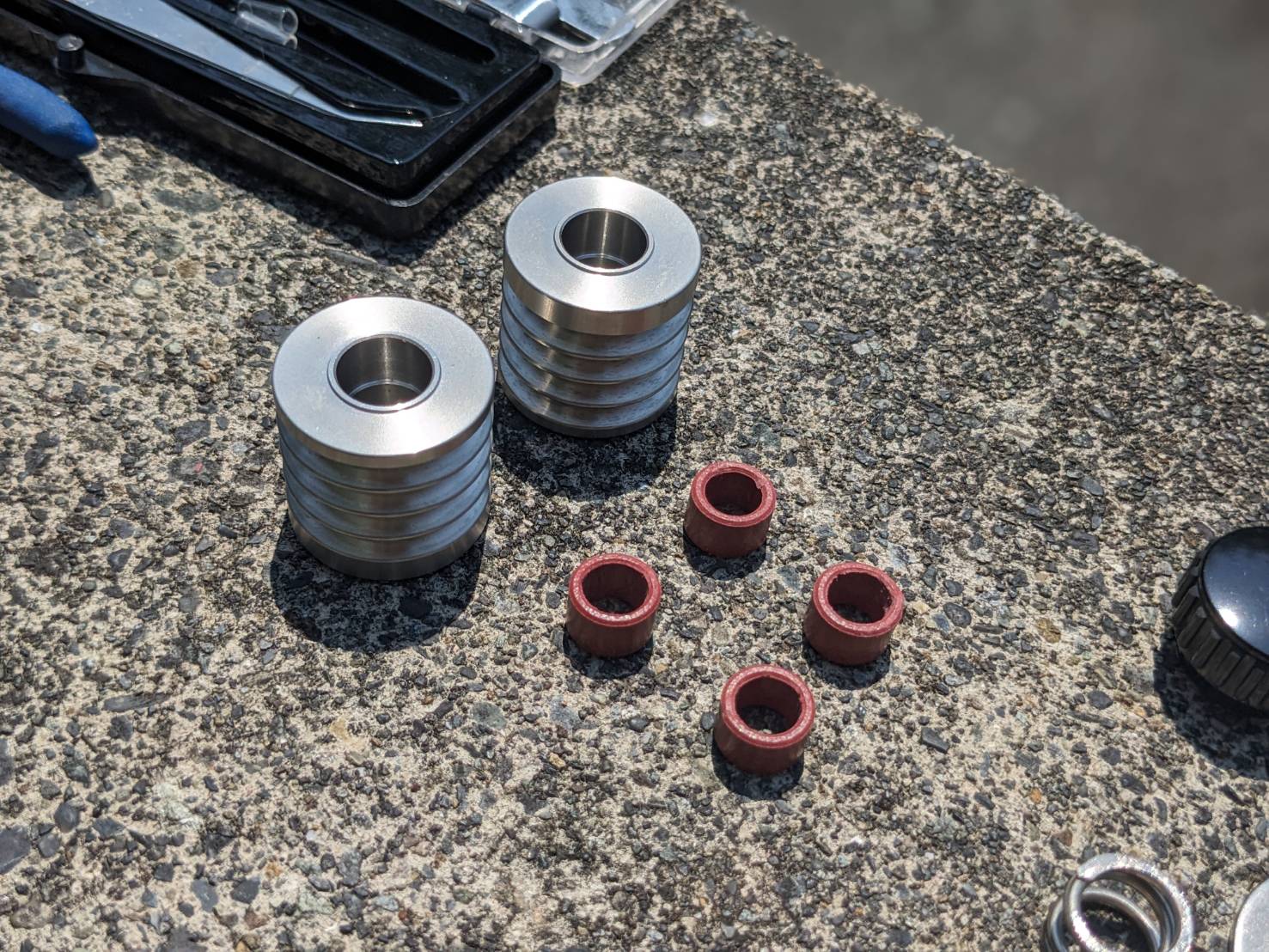

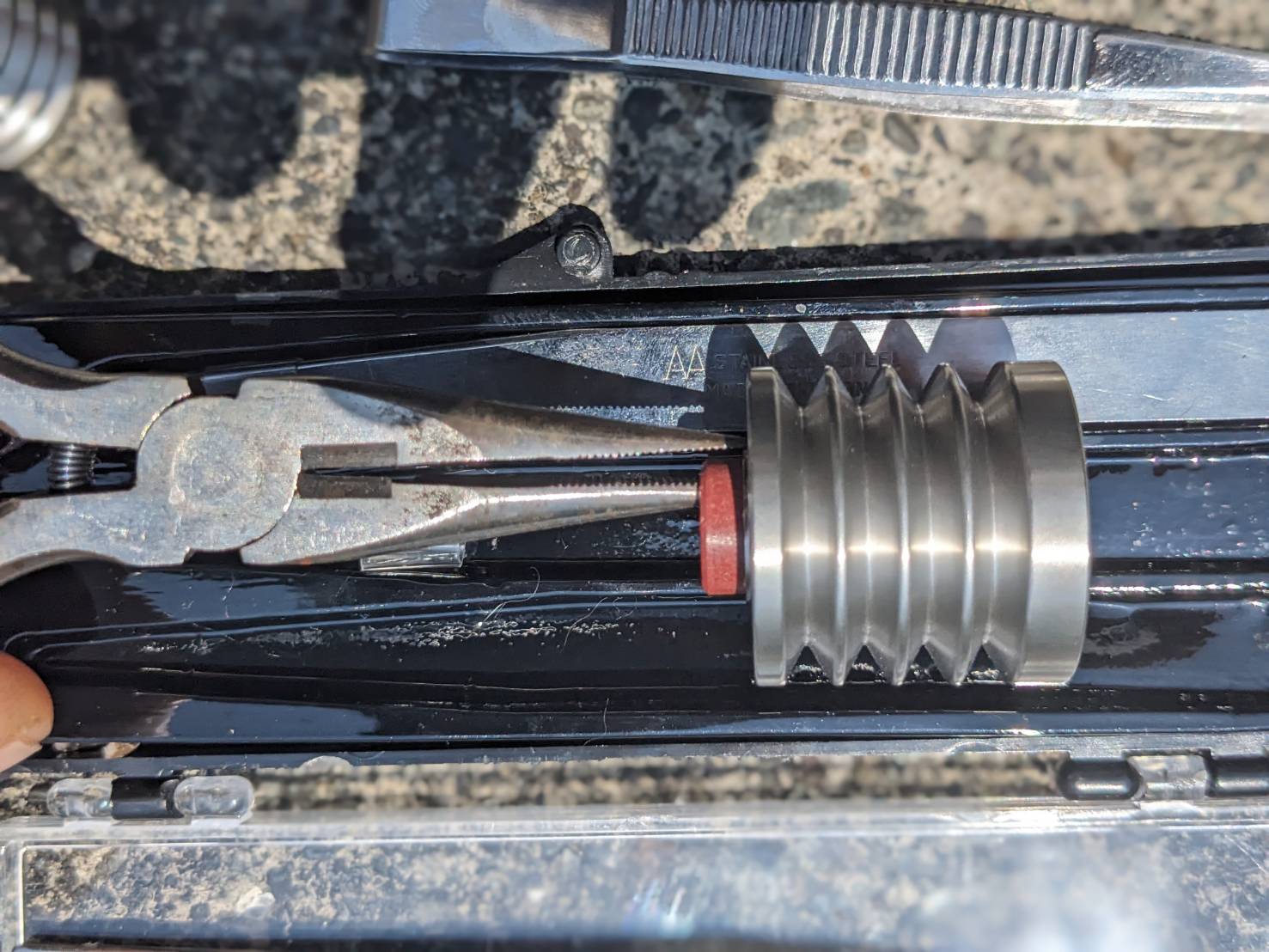

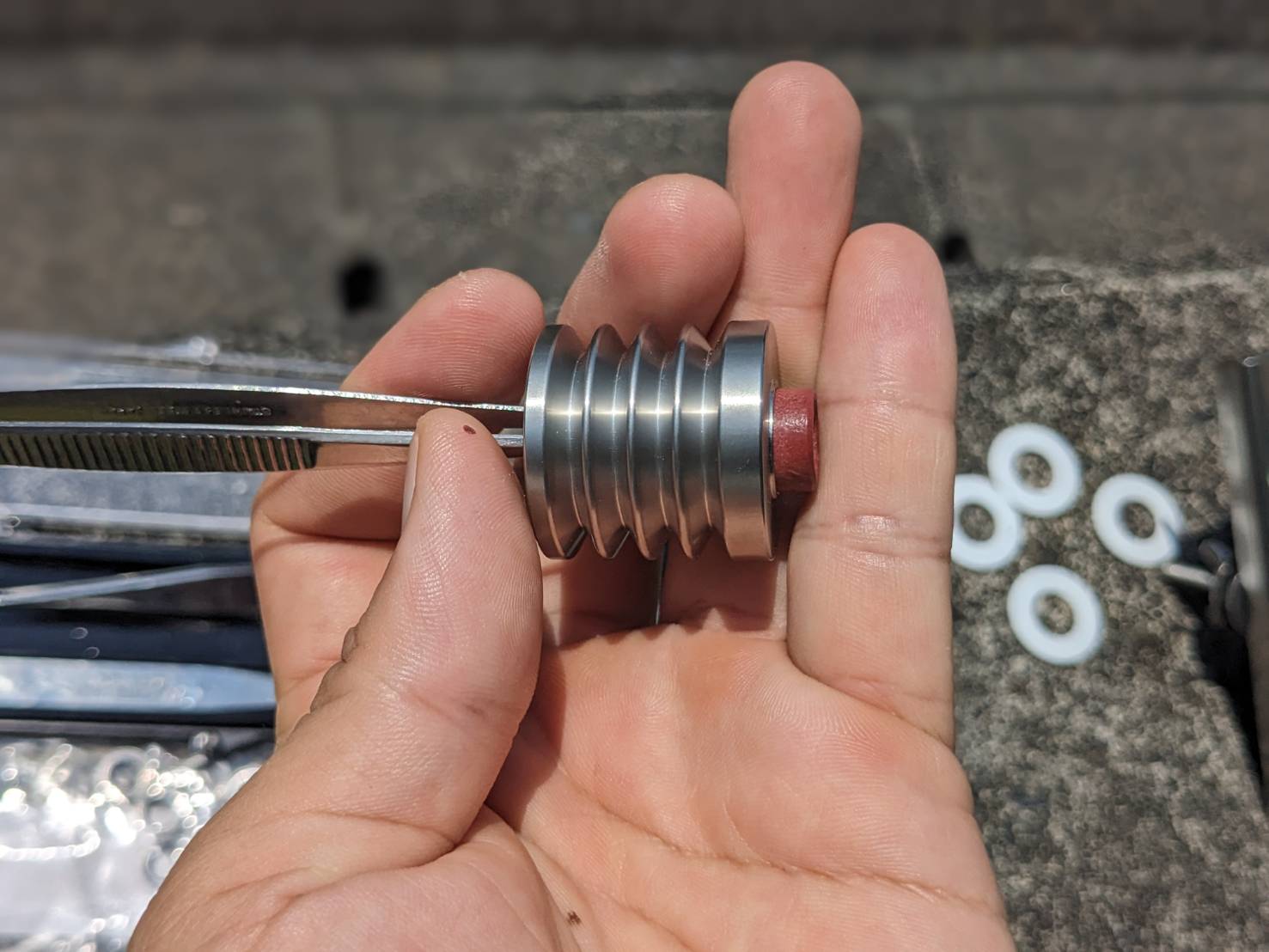

中のスリーブを抜き取る。
何かを突っ込んで少し出し、ペンチで掴んで引っこ抜くのが一番簡単な方法だった。

スリーブはローラー1つにつき2個ずつ。計4つ入っているので全て取る。

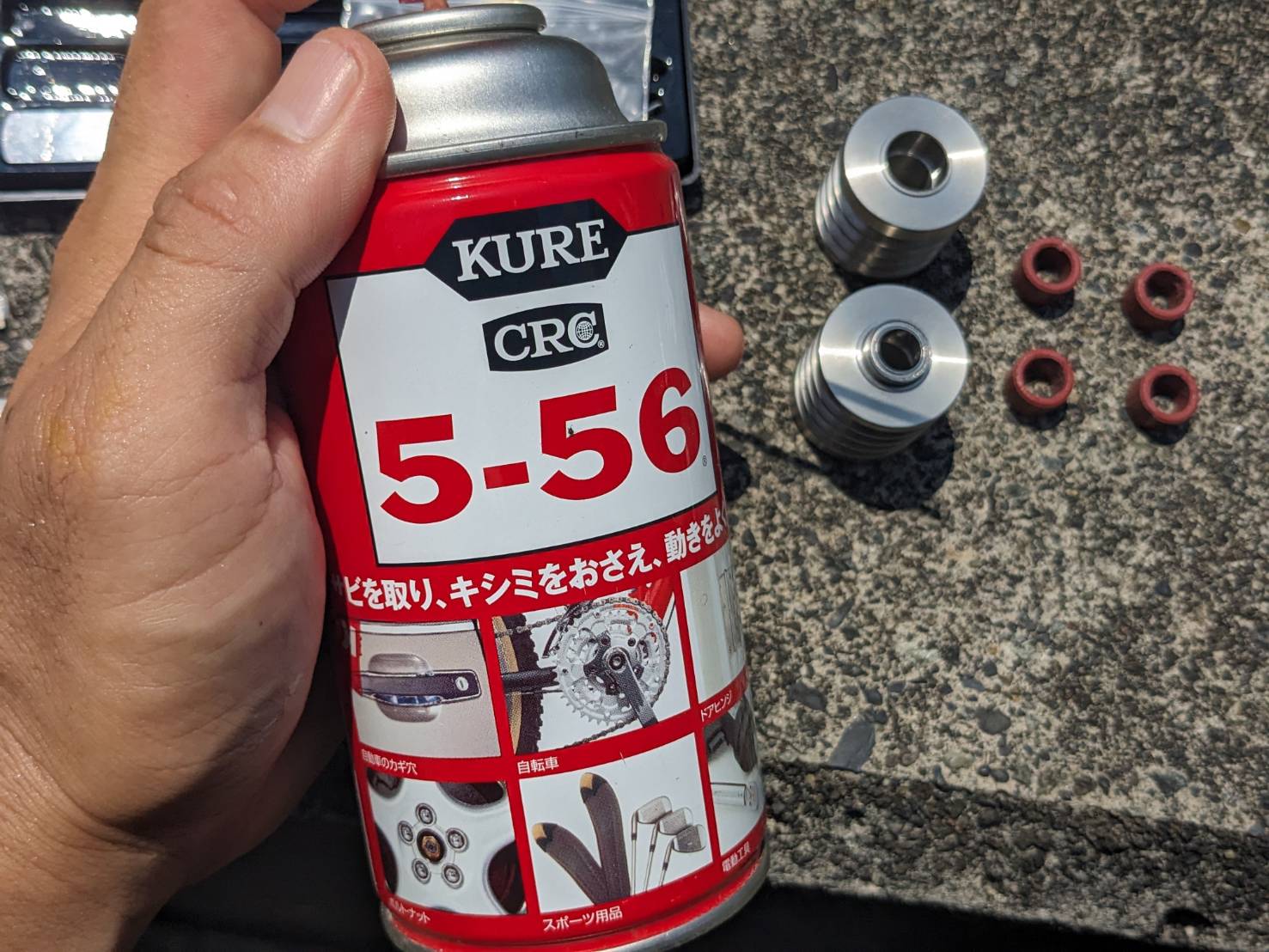

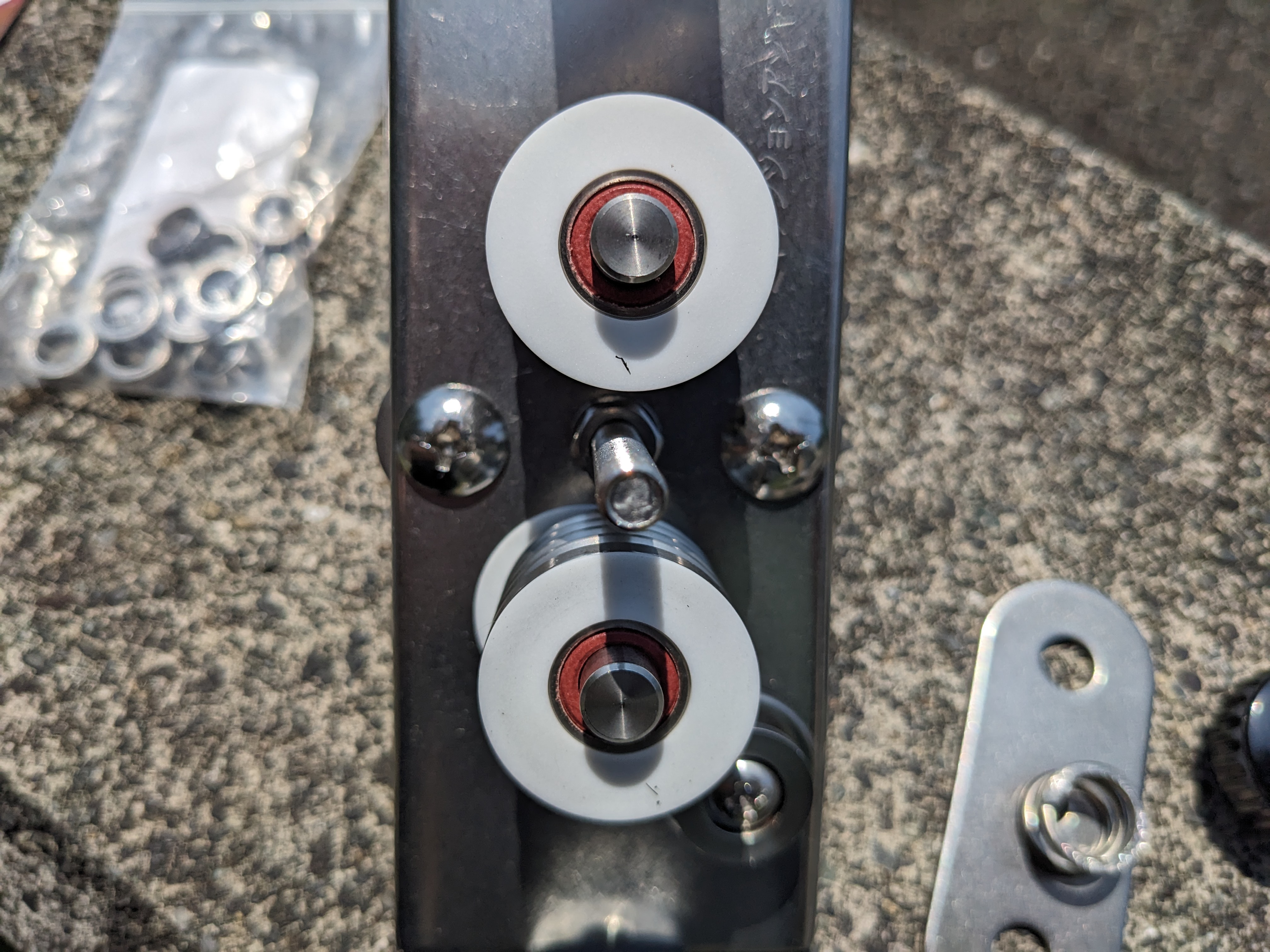

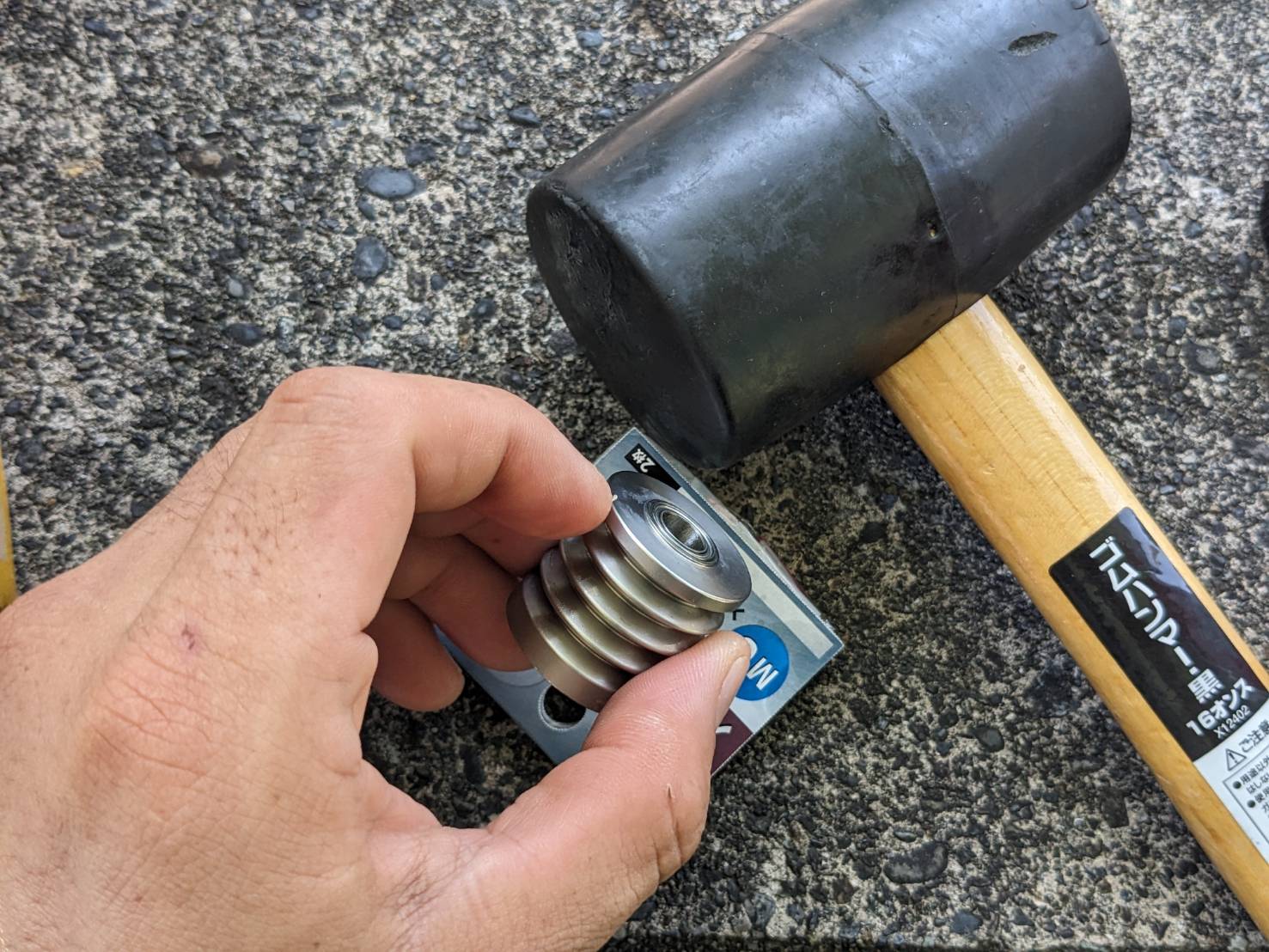

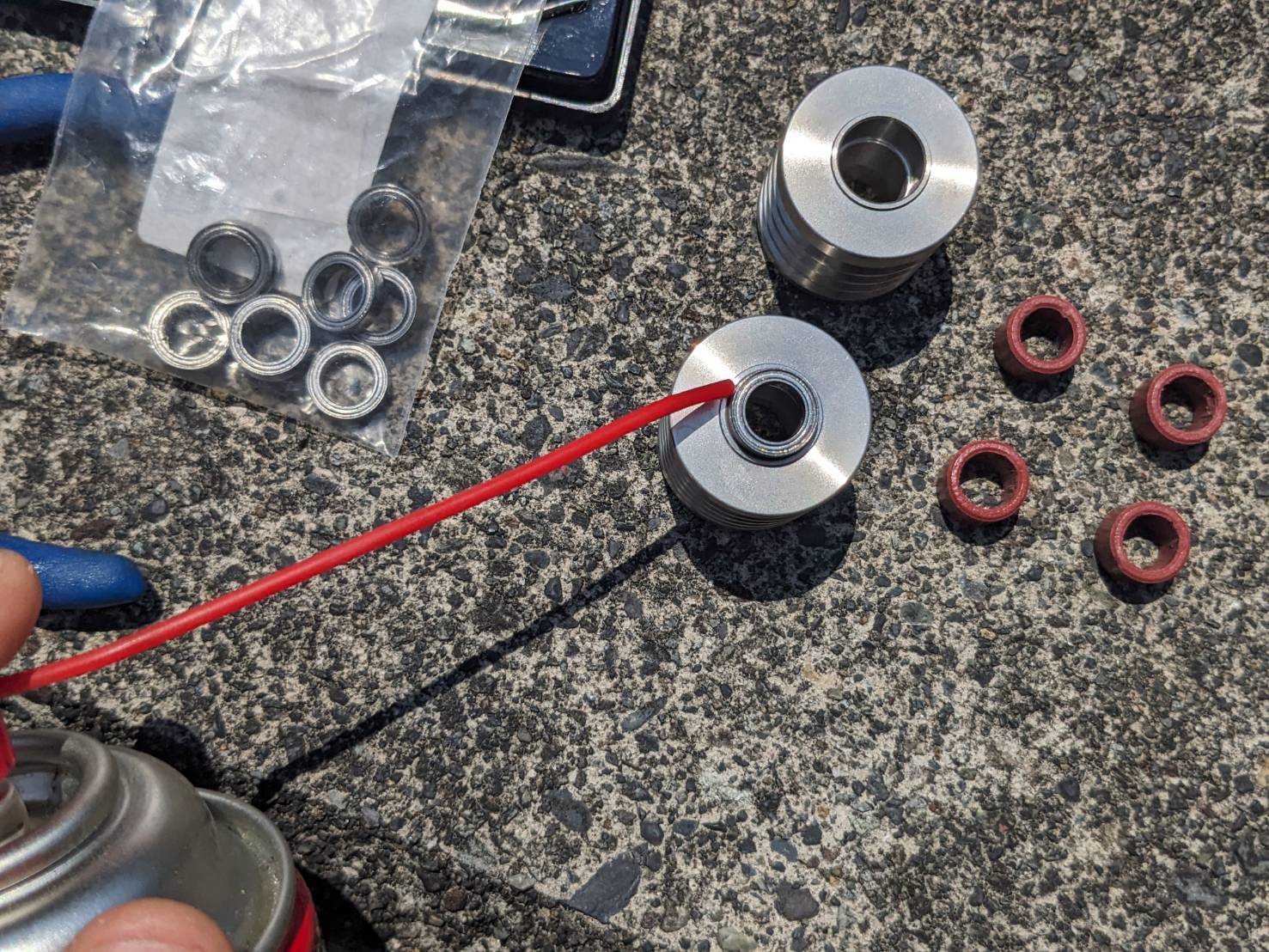

ローラー内に潤滑油を塗り、ベアリングを押し込む。
ベアリングが傾いていなければスルッと入るので力は要らない。

スリーブ1つにつきベアリングが2個必要。つまり、ローラー1つにつきベアリングを4つ使う。
1台のミヤテンションアジャスターSにつき、ベアリングが8個必要。

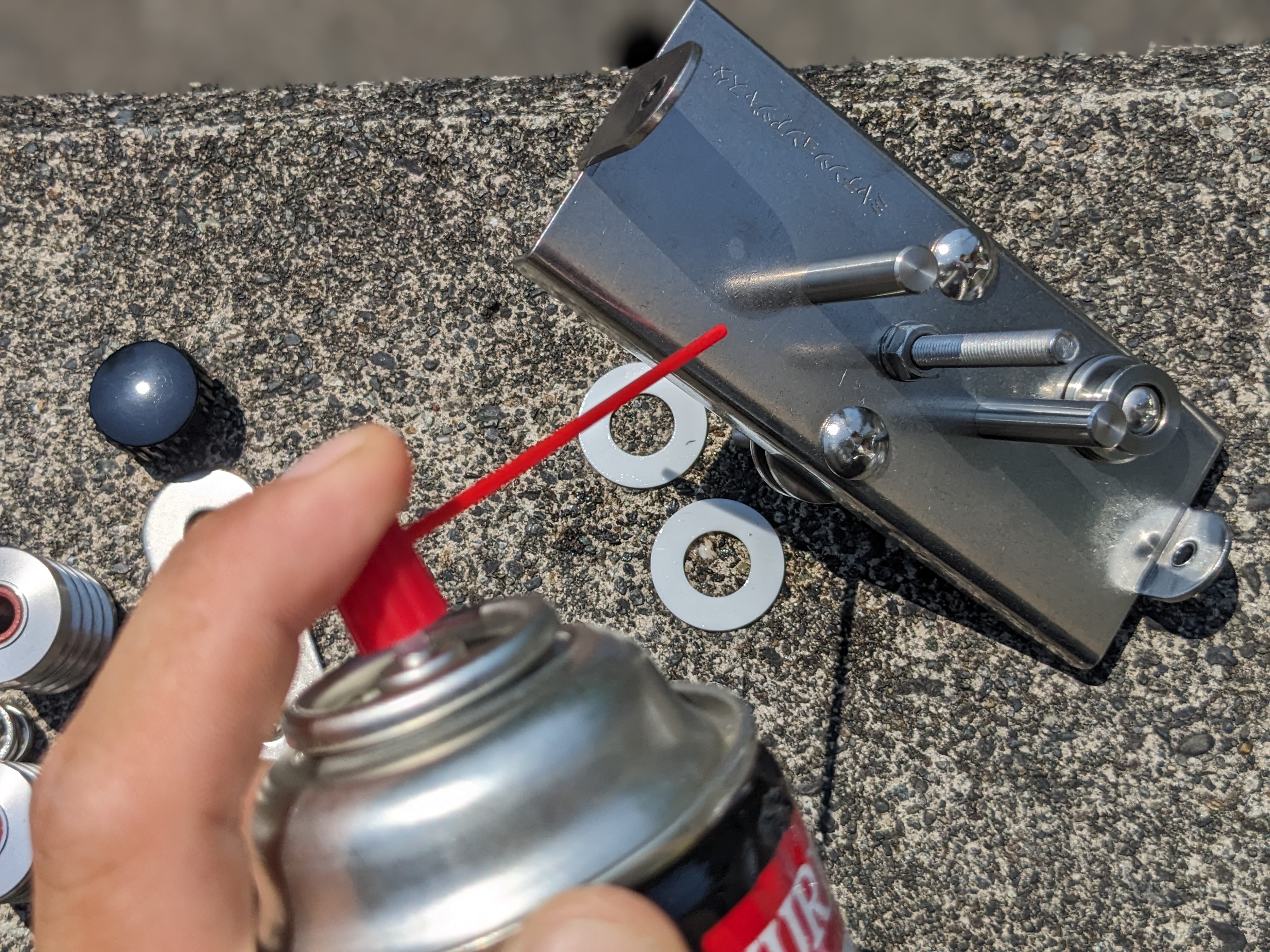

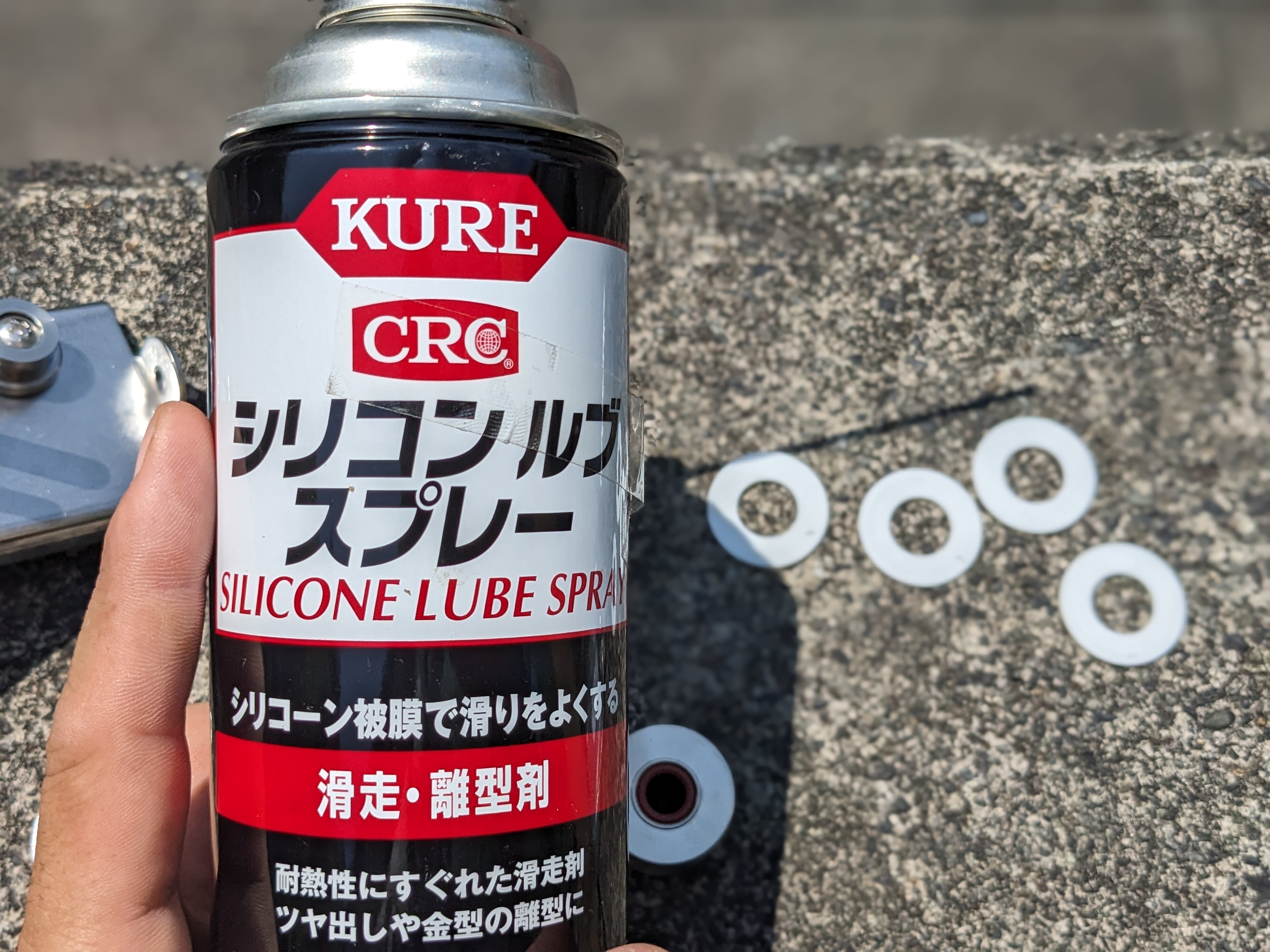

シリコンスプレー塗布

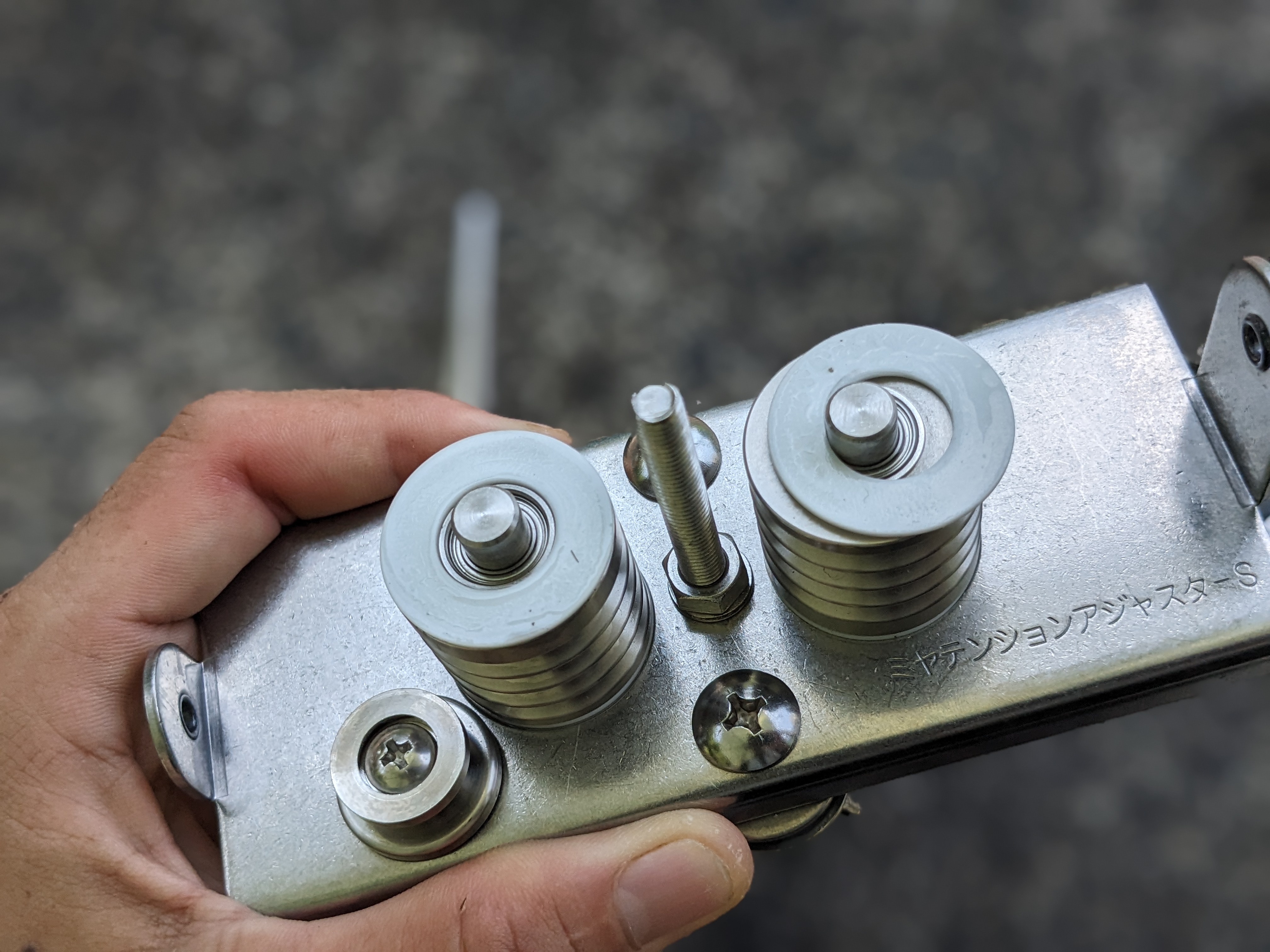

摩擦部分が少しでも潤滑するように、接触している部分にシリコンスプレーを塗布する。

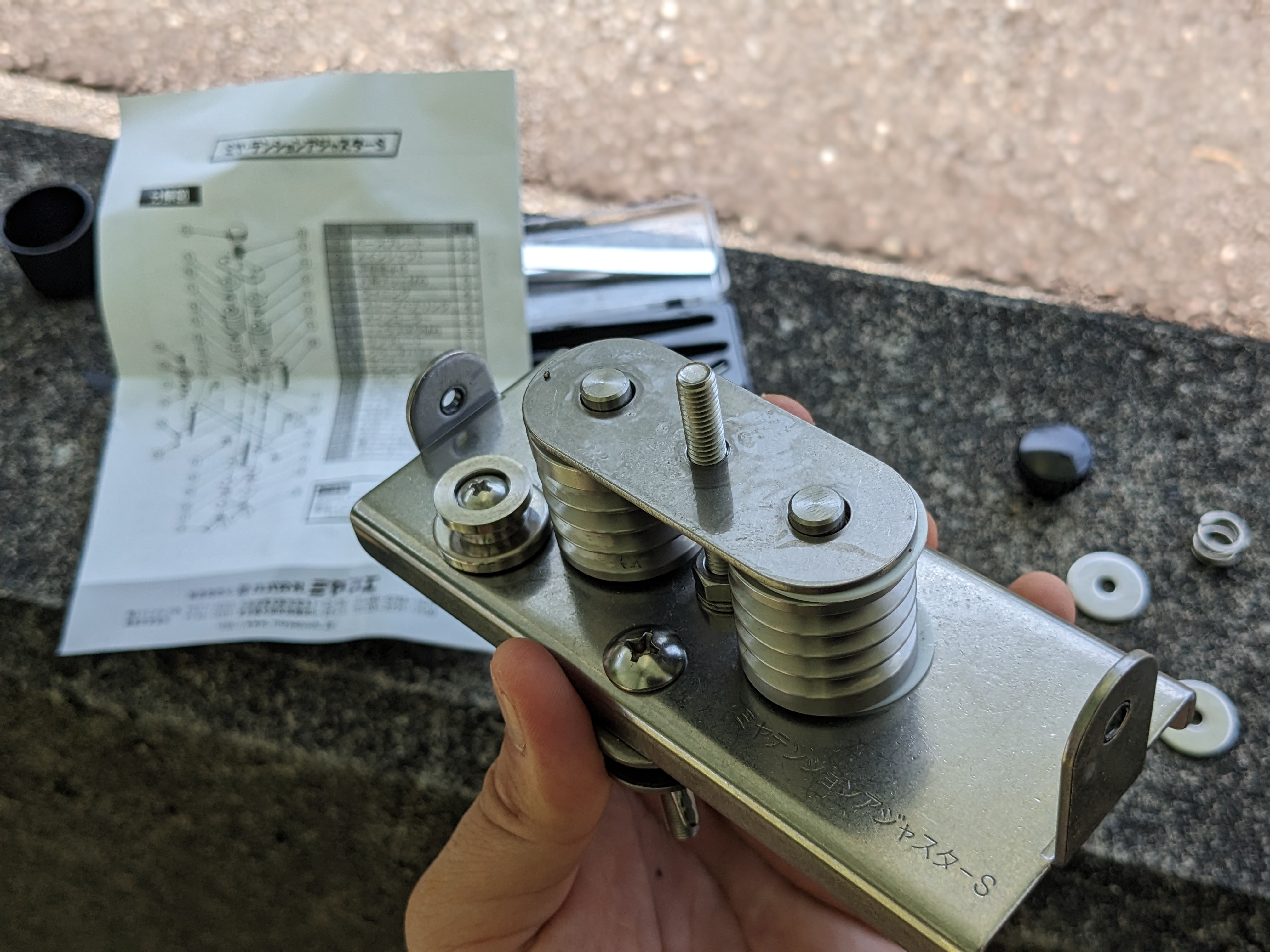

組み上げ

シリコンスプレーを塗布し終わったら組み上げ。

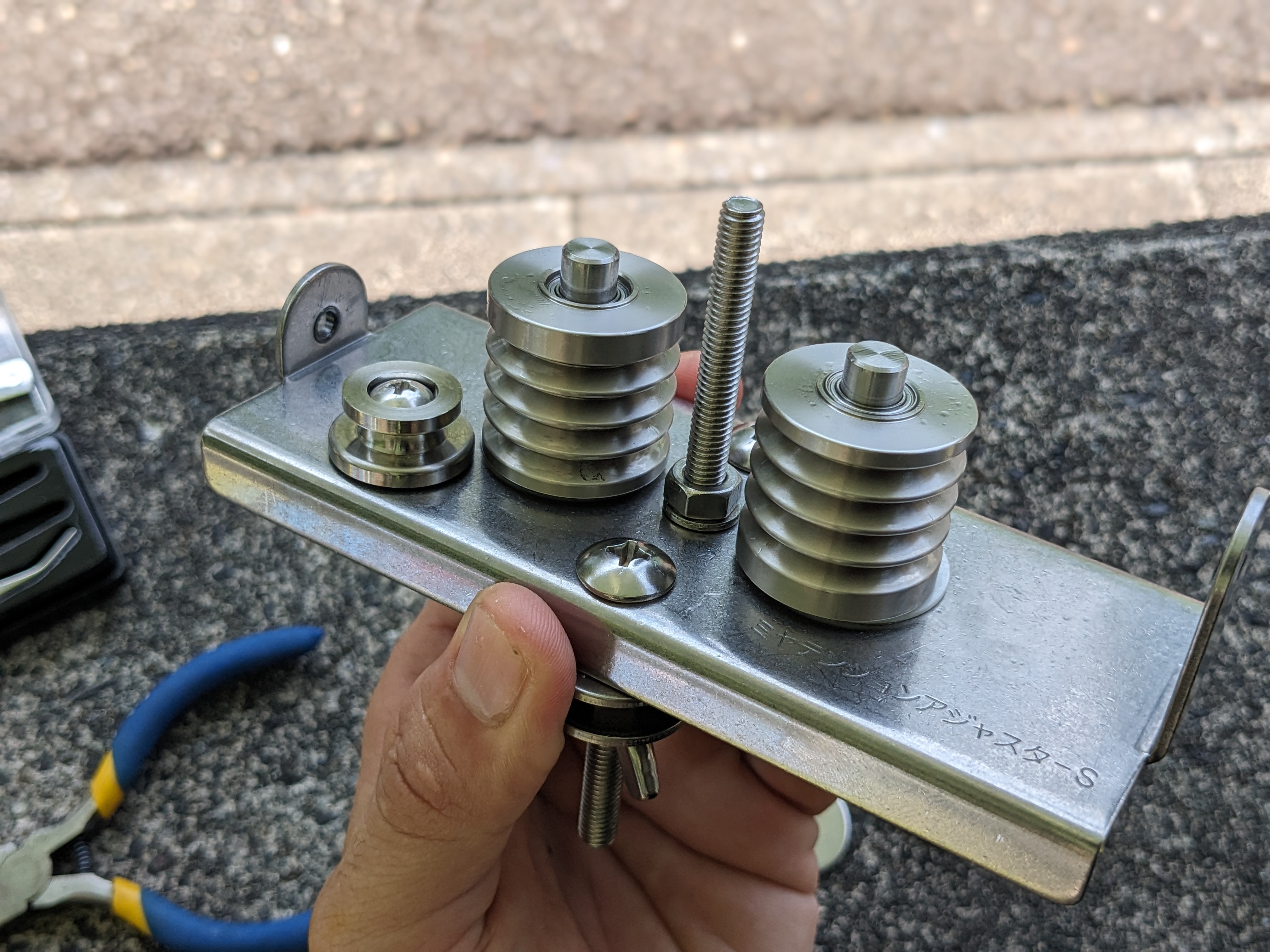

ライニングがズレてしまうとカチッと組めないので、ローラーにライニングがハマり込むようにして組んでいく。

ライニングがハマった状態でサブプレートを戻し

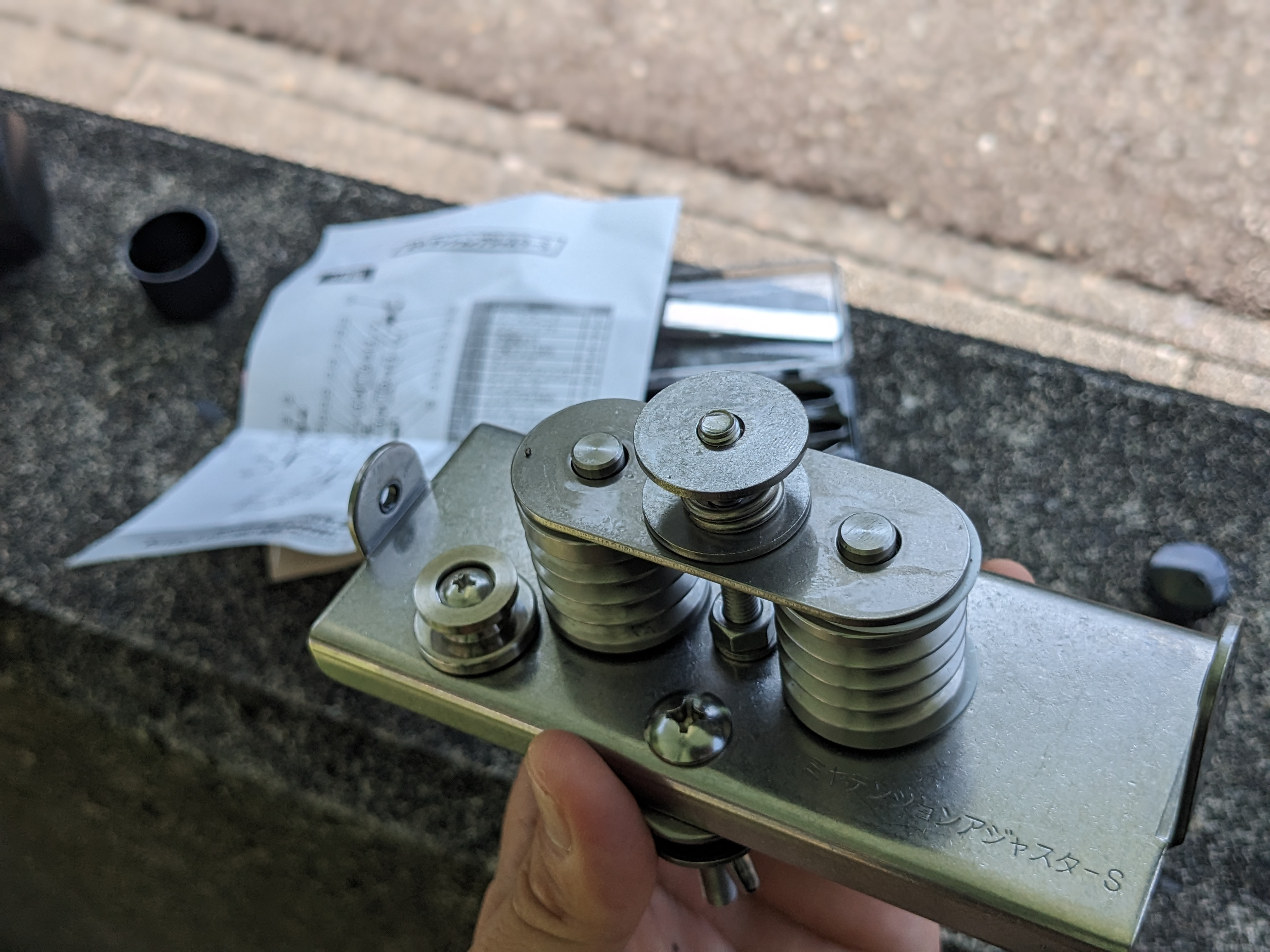

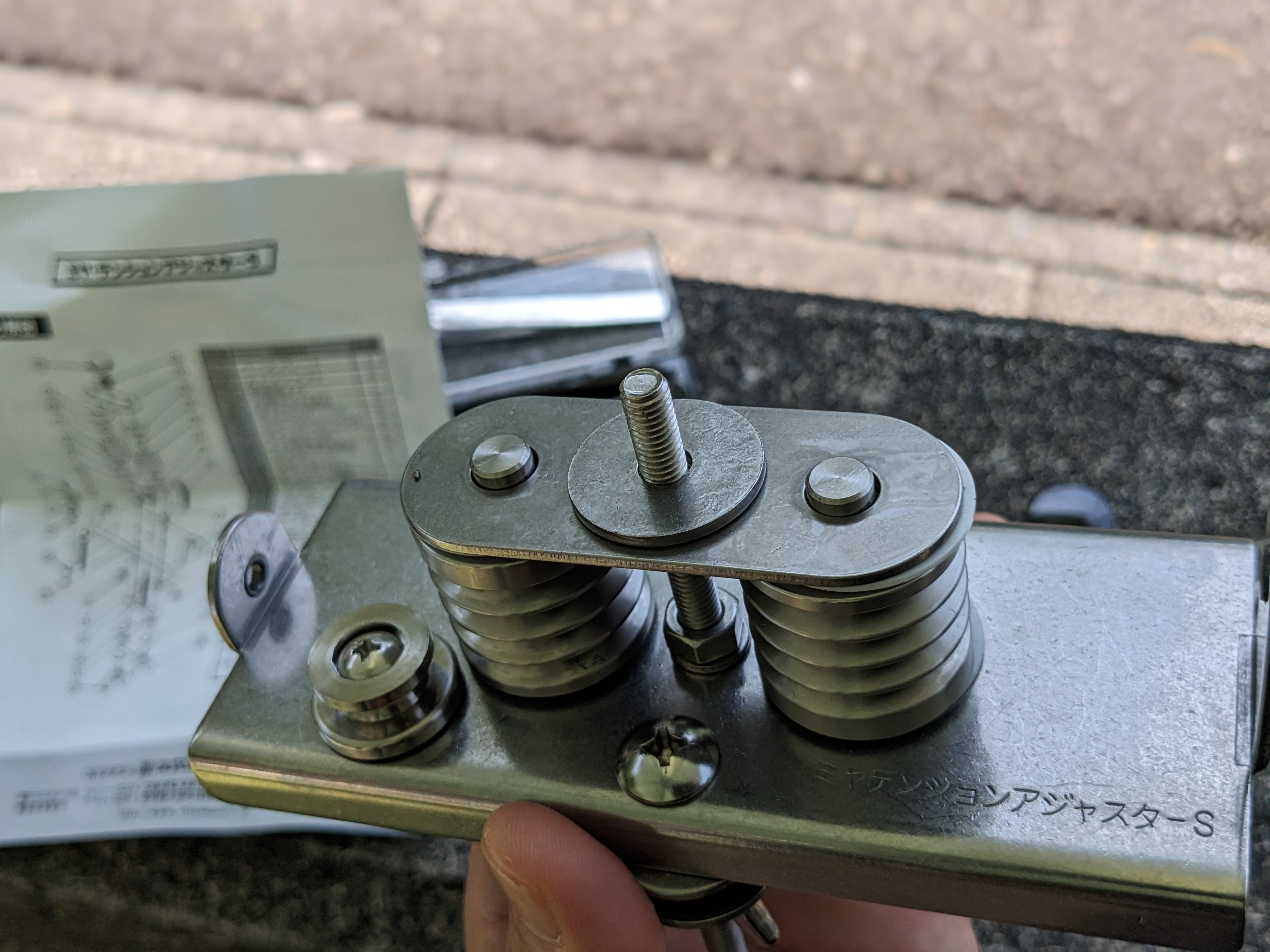

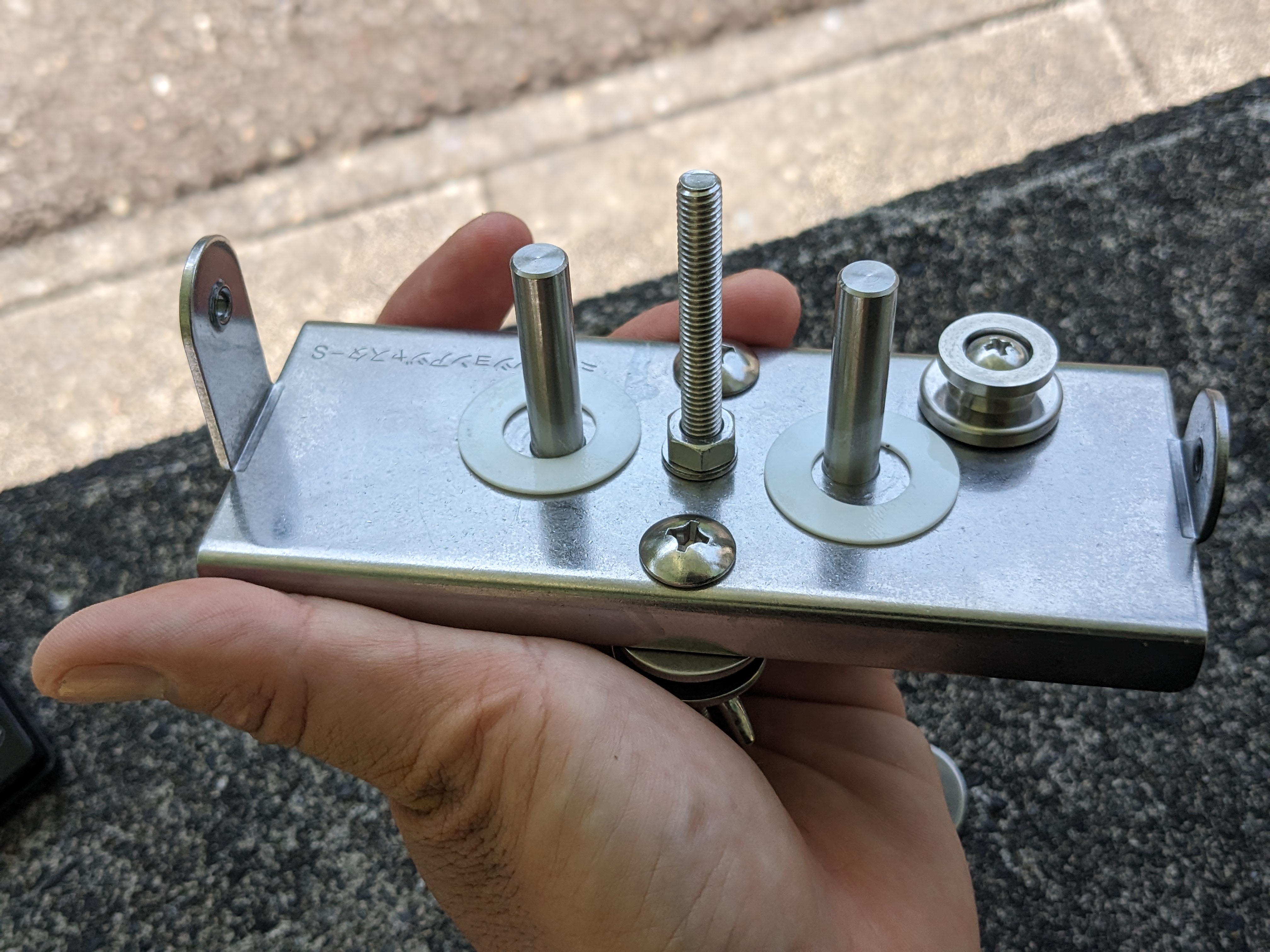

純正状態には含まれていないワッシャーをクラッチバネの上下に追加する。
バネのブレを抑制してテンションを安定させるのが狙い。

最後にテンション調整ノブを戻せば完成。

これでミヤテンションアジャスターSのカスタムは完了である。

糸巻台製作

テンションアジャスターやらリールを設置するためのブラケット類を、ベース木材に取り付ければ糸巻台になる。

各パーツの間隔などはブラケットの商品ページに詳しく解説されているので、そのまま作らせて頂いた。

ベース木材加工

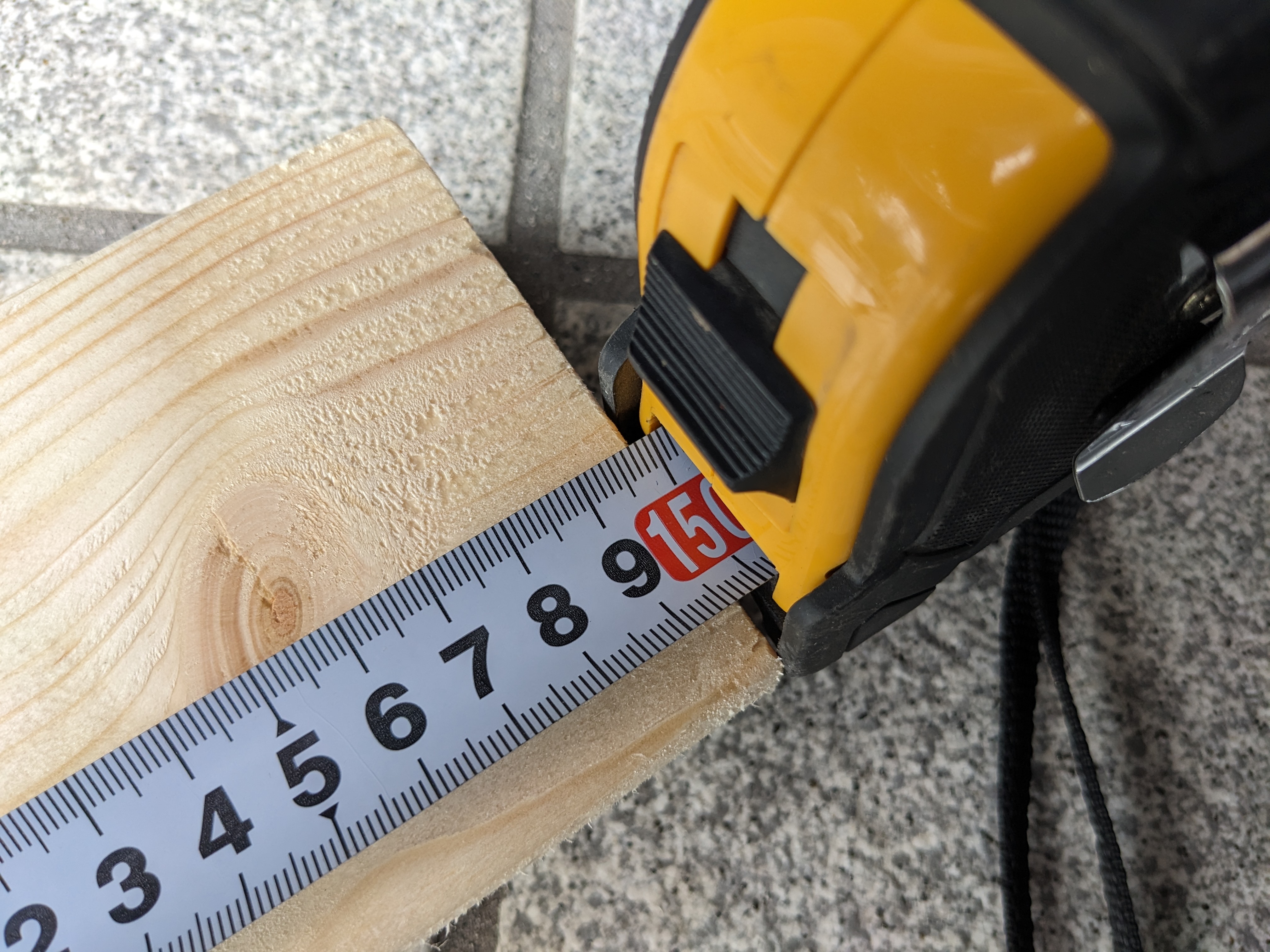

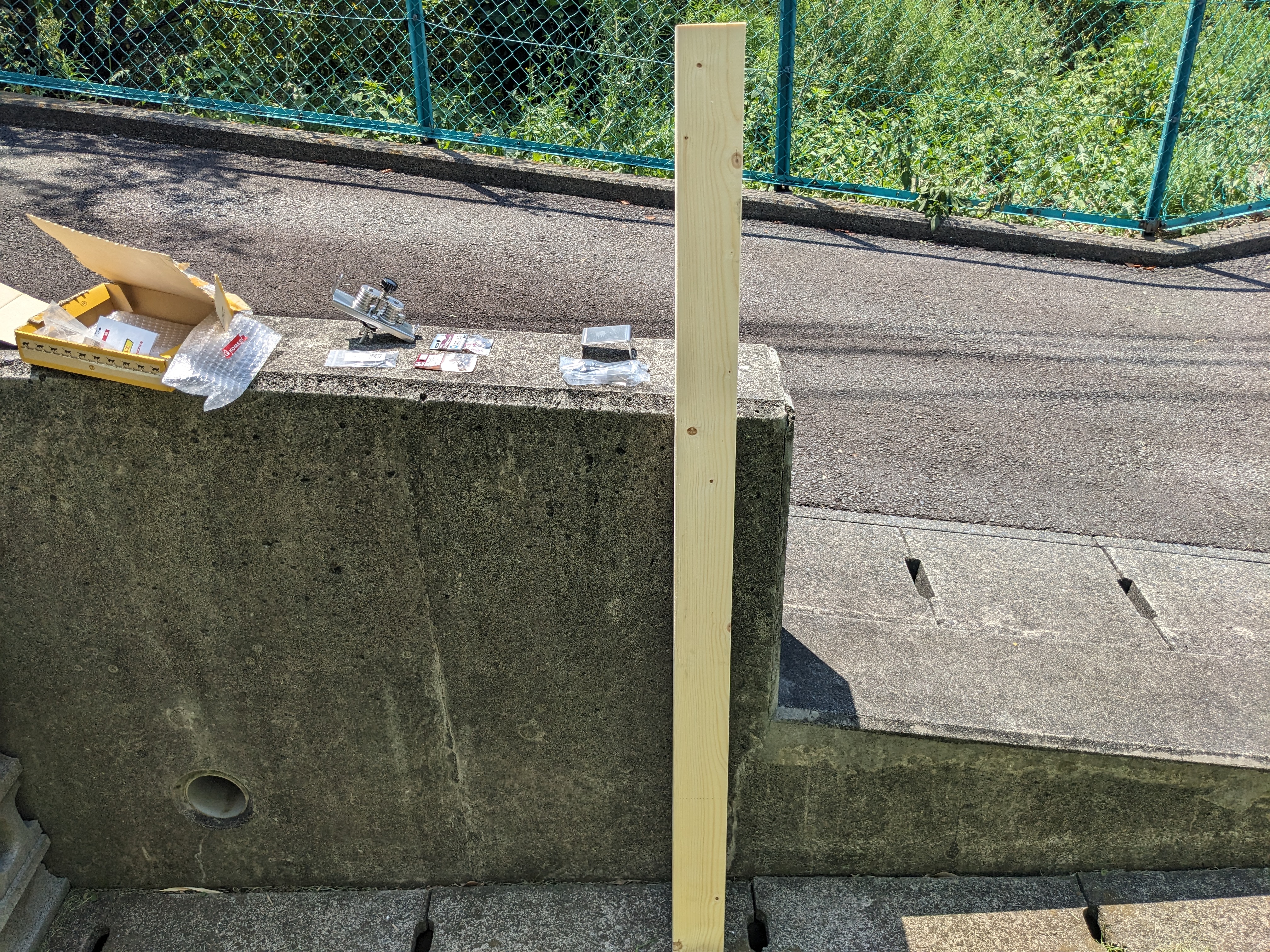

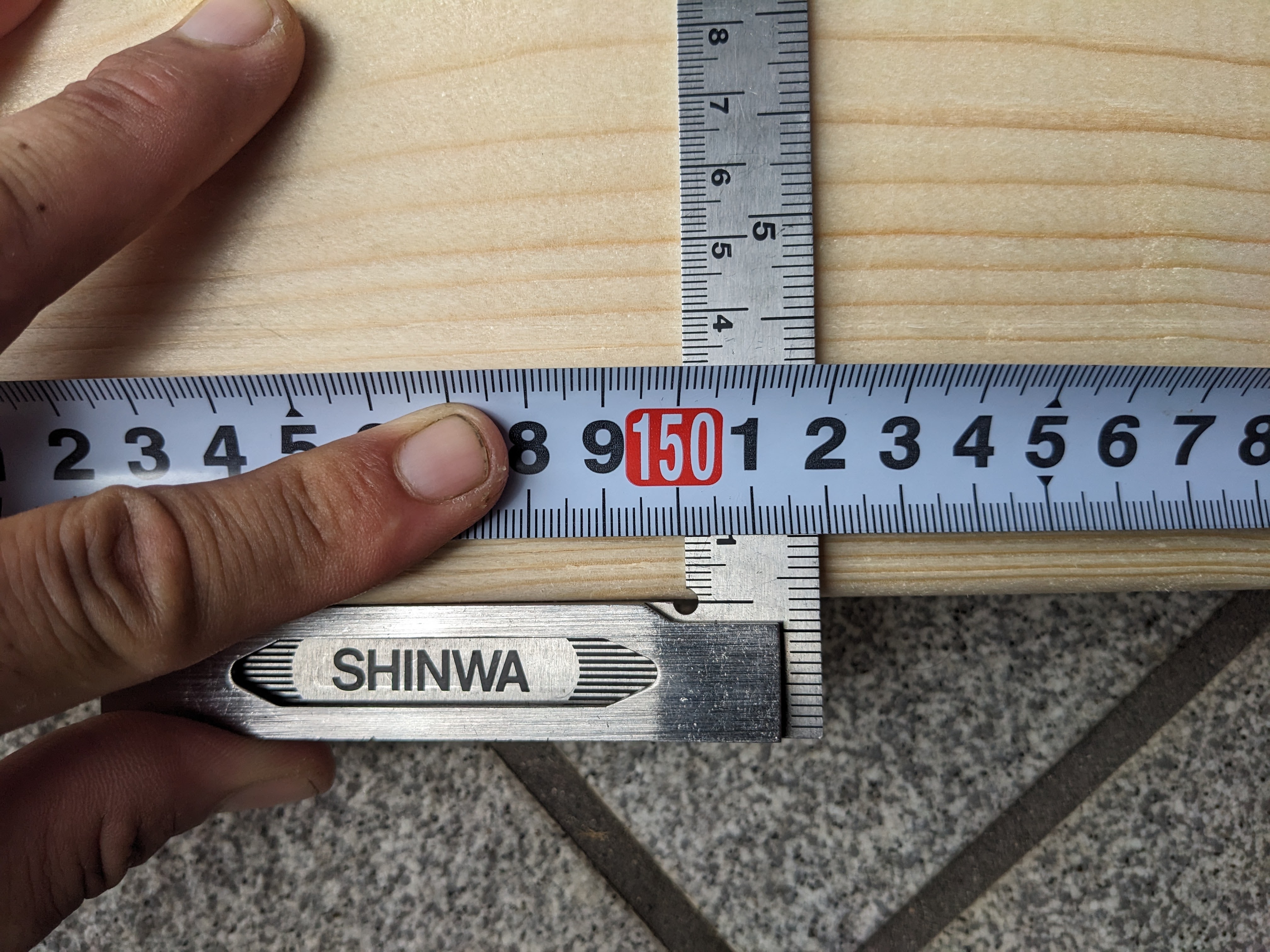

2×4材はいくつかの規格があるのだが、ルアーバンク指定の1,500mmという規格は無い。最も近い6フィート（約1,800mm）を購入して切断する。

因みにこの工程、ホームセンターで木材カットをお願いすれば全く必要ない。
今回はお願いするのを忘れたので自分で加工した。

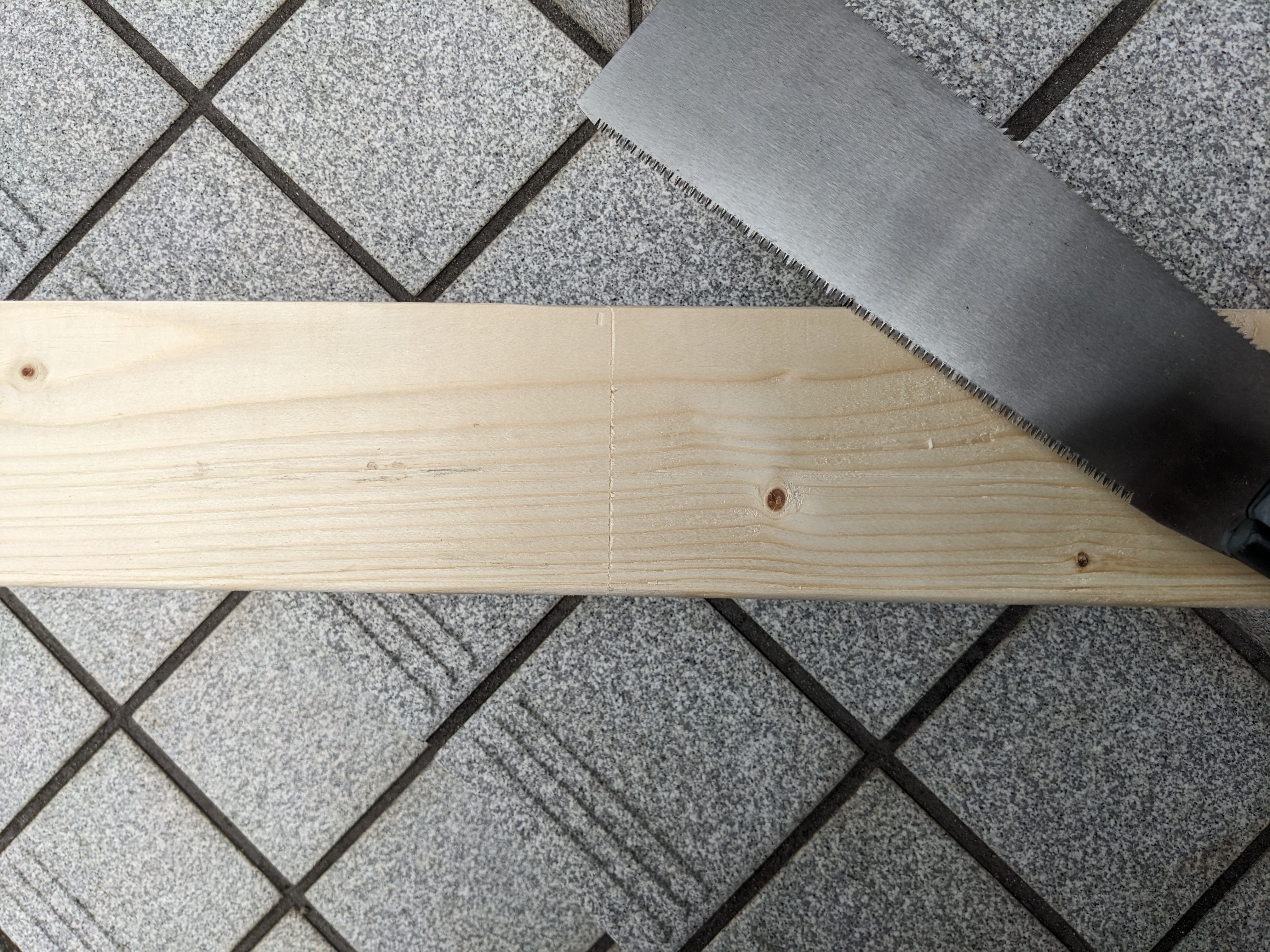

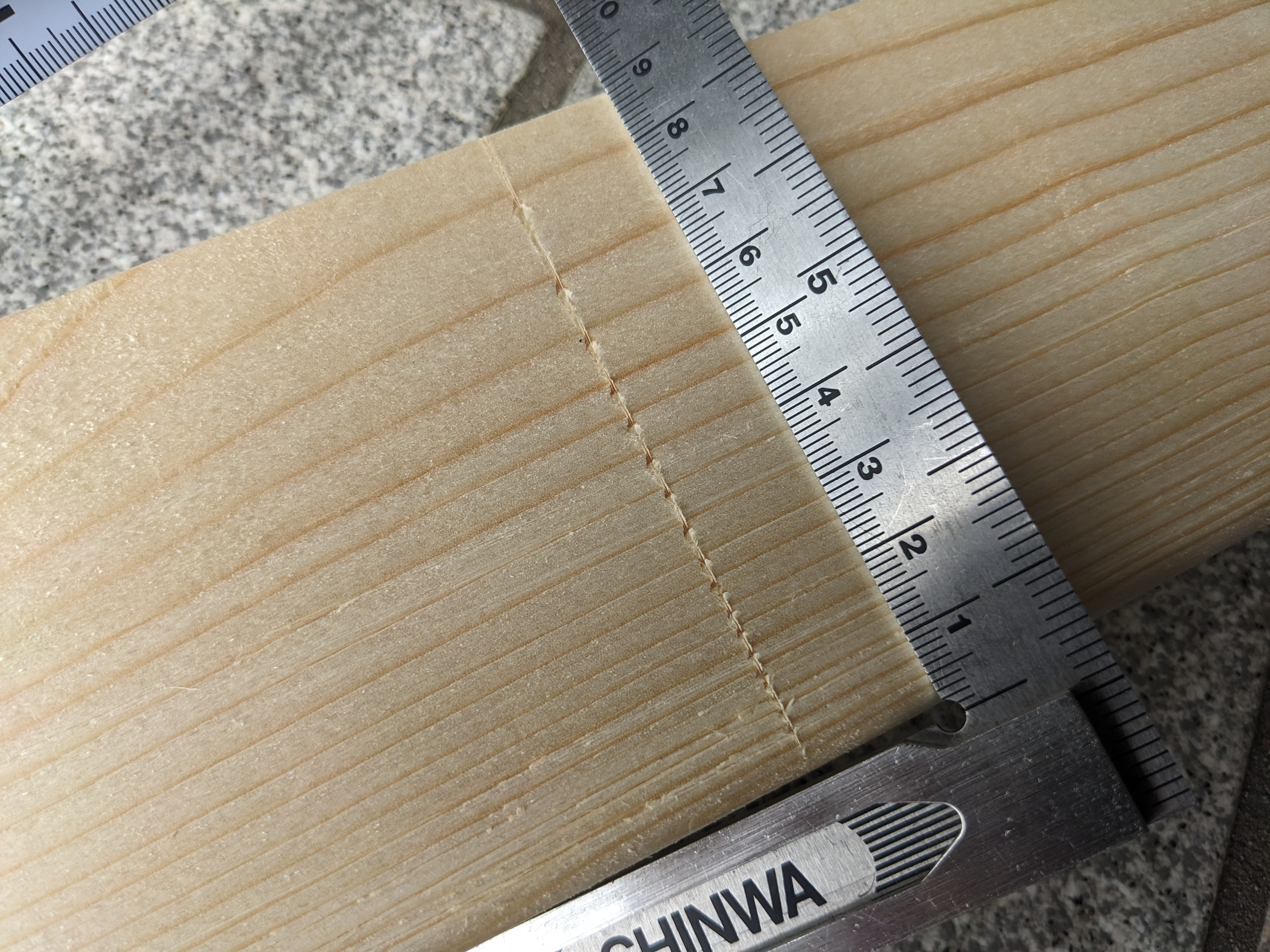

まずは必要な寸法でケガキする。

本来ケガキ針は金属に使う物で、木材ならば鉛筆やボールペンで十分である。
線を引けたらノコギリで切断。

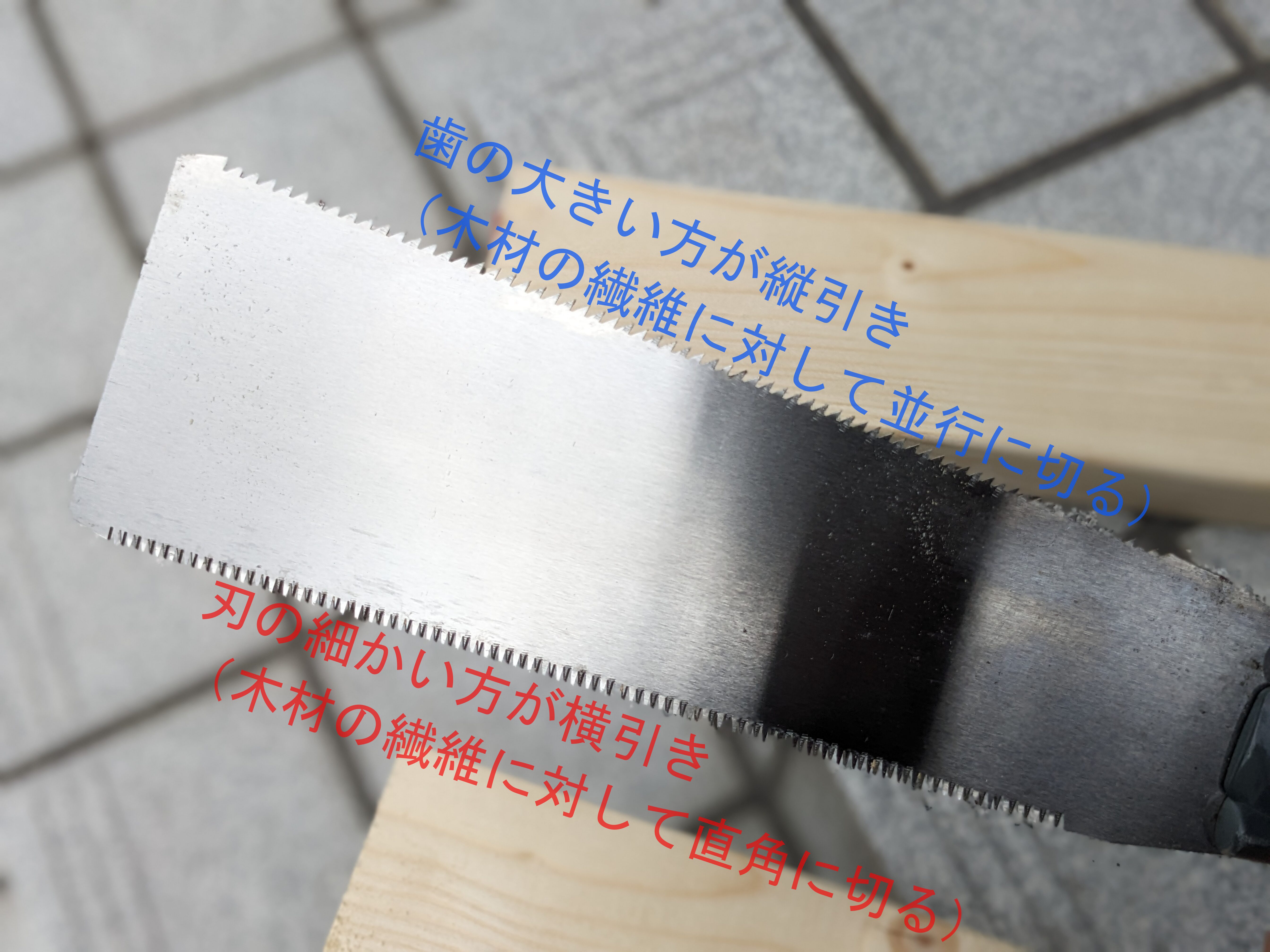

ノコギリは木材の繊維方向に対して使用する刃が違う。
今回は横引きになる。

木口（切断面）を軽くヤスリ掛けして整えれば完成。

ブラケット取付

ミヤテンションアジャスターとリールを取り付けるブラケットを設置する。
取り付けの為のネジはトラスタッピングを使用。ルアーバンクで購入した際に付属する物と同じサイズを選んだ。
木ネジじゃないのは、ブラケットの板厚を考慮してなのだと思う。

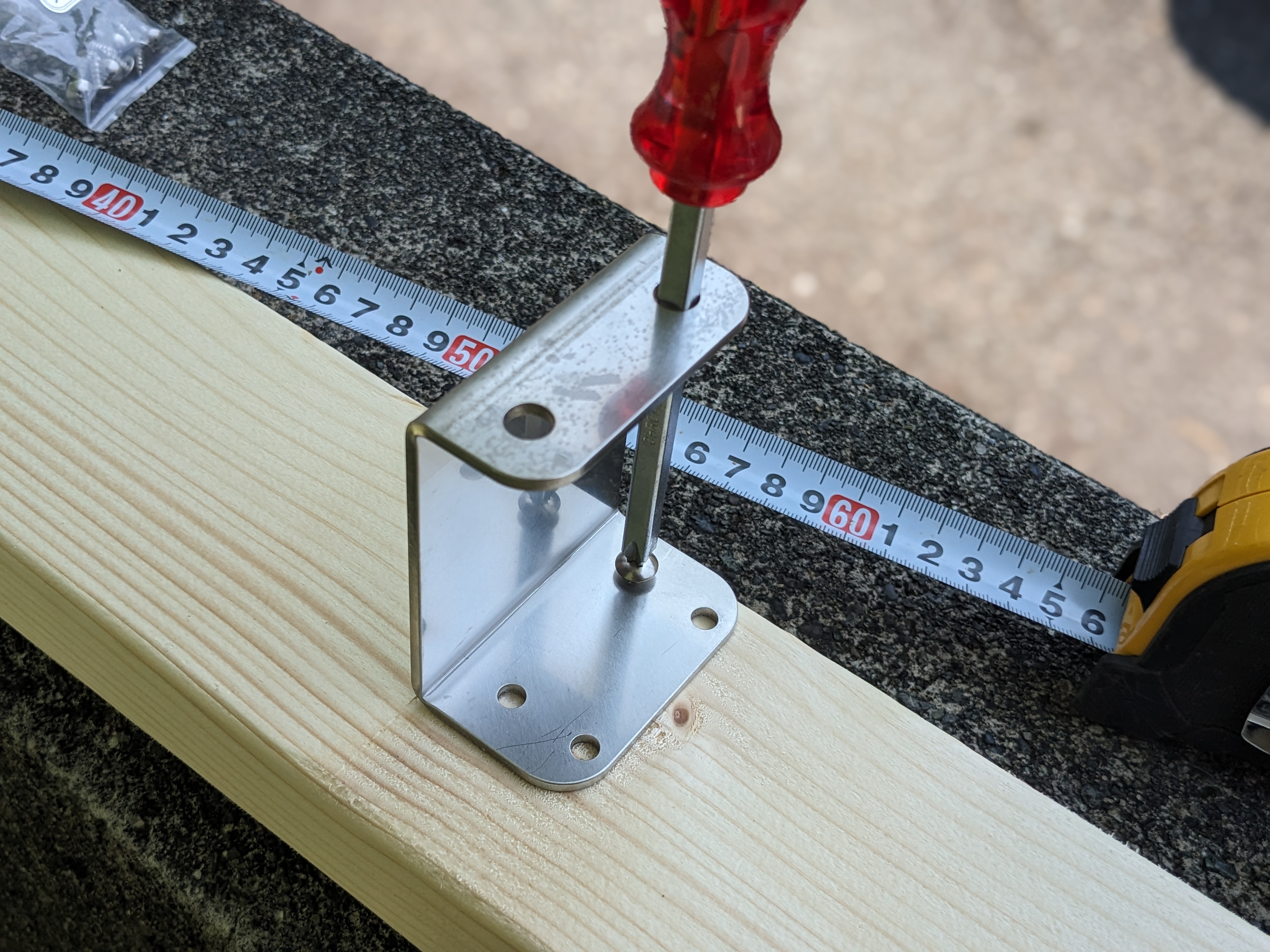

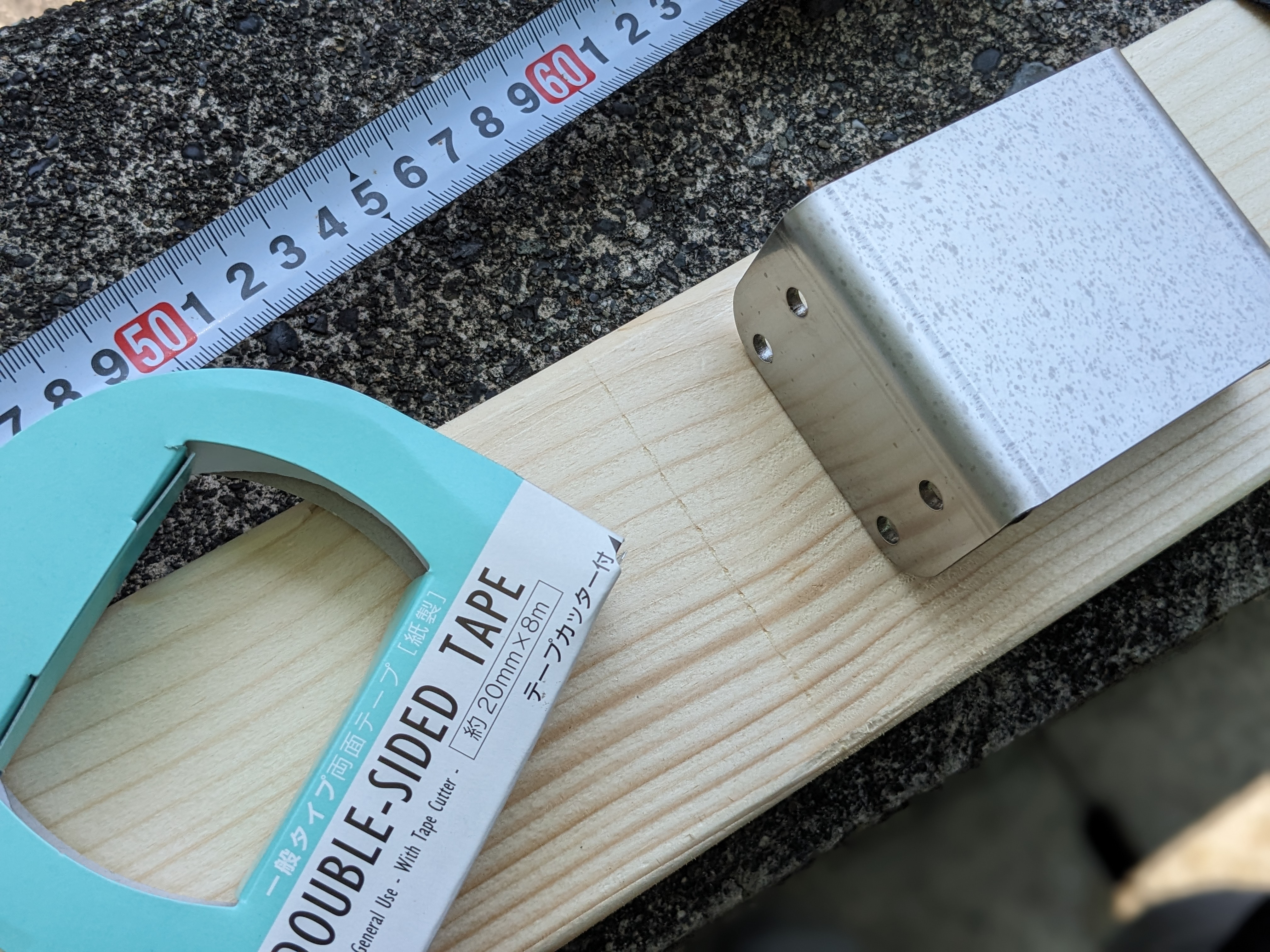

ブラケットの商品ページに説明のある通り、端から550mmの位置にブラケットを設置する。

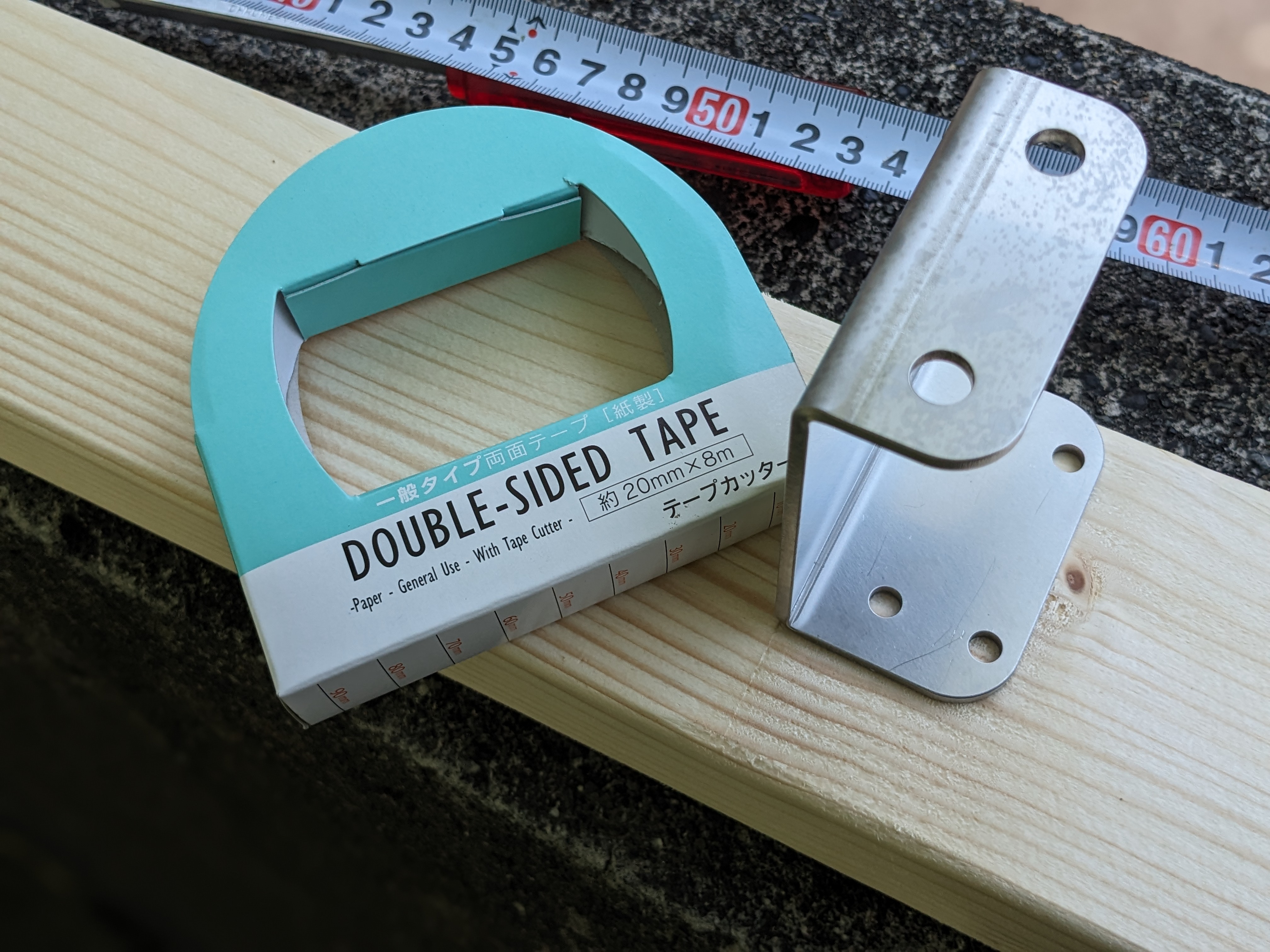

ケガキ線を引いて両面テープで仮止め。

トラスタッピングで本付けする。
これでテンションアジャスターのブラケットは取付完了。

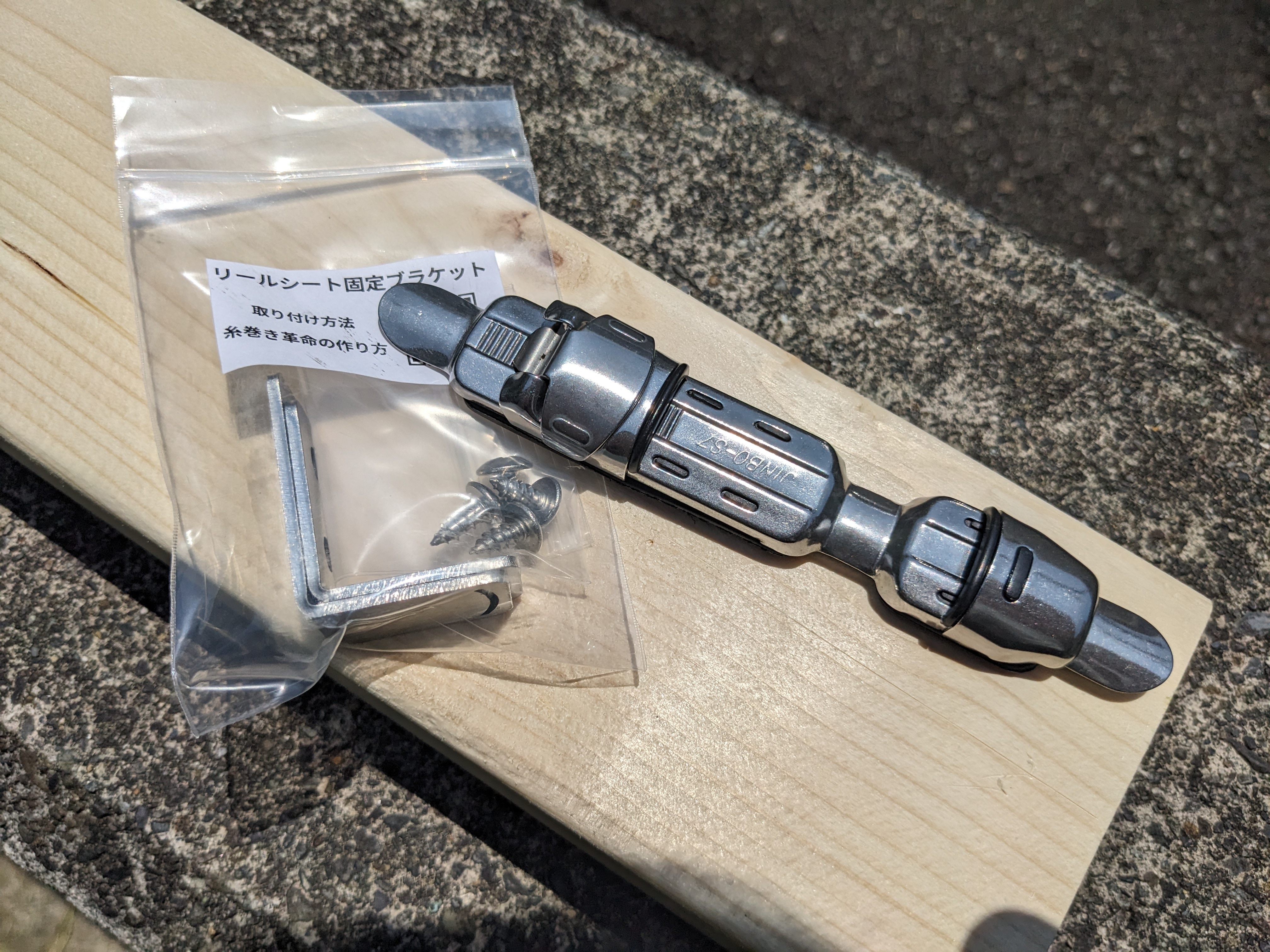

次はリールシートの取り付け。
ブラケットとリールシートは同時に取り付けとなる。

写真撮影を忘れていたのだが、ブラケットに取り付ける順番があるので注意。
ビス穴の空いている面が長い物と短い物、2種類で1セットなのだが、短い方を先につけないとトラスタッピングが取り付けられなくなる。

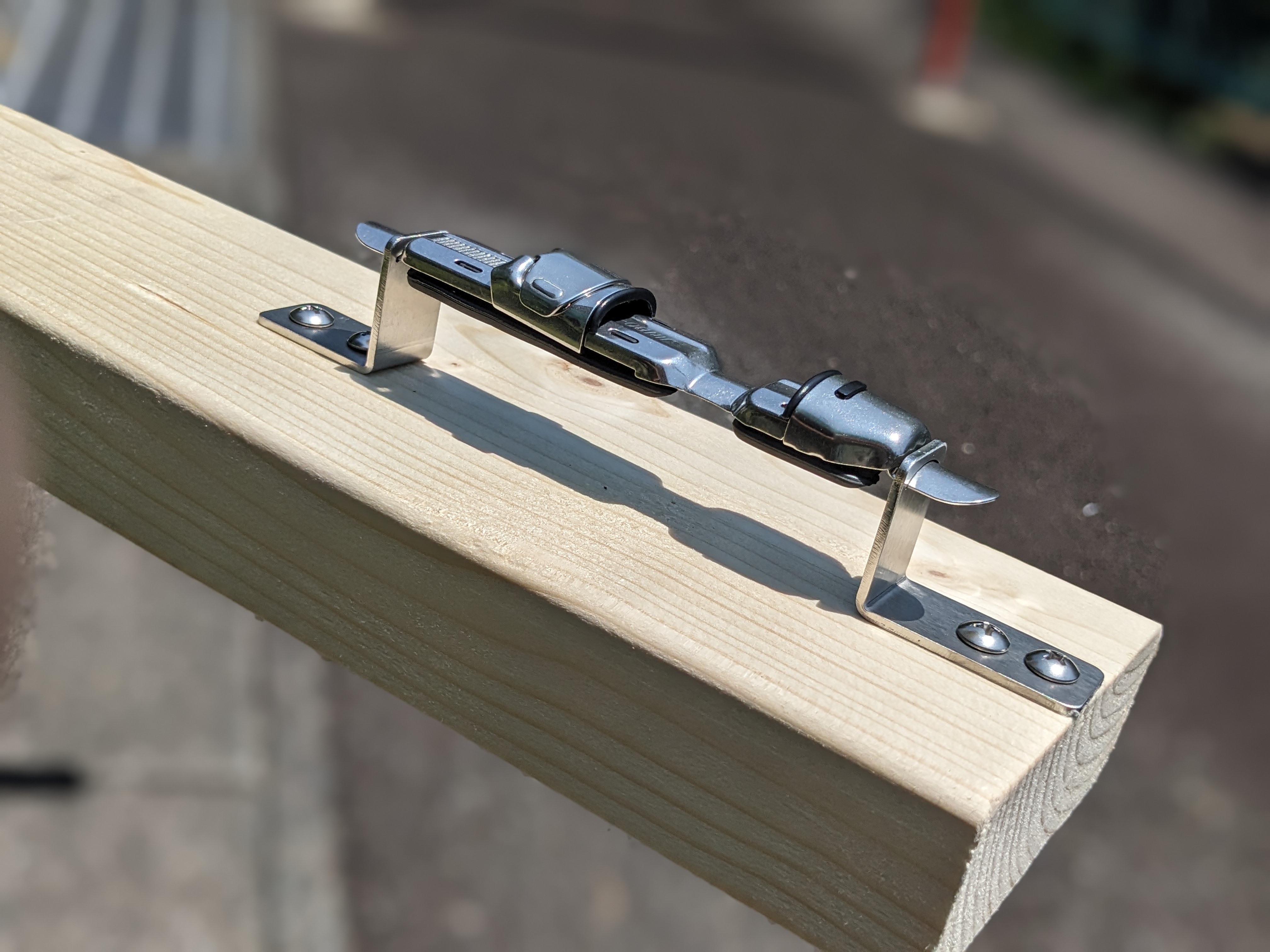

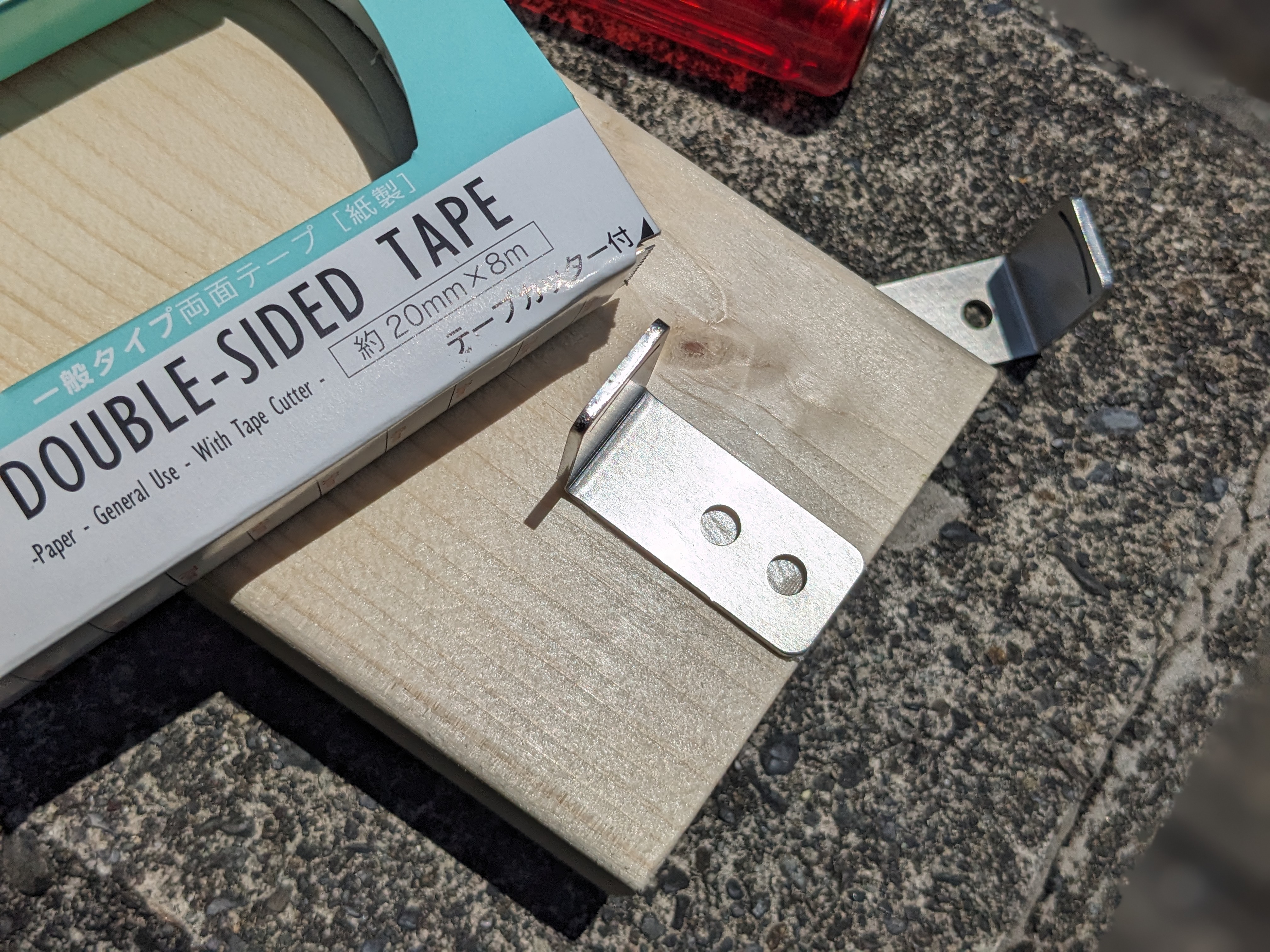

両面テープで仮止め。本付けし、リールシートをはめて反対側のブラケットも固定すればリールシート取付は完了となる。

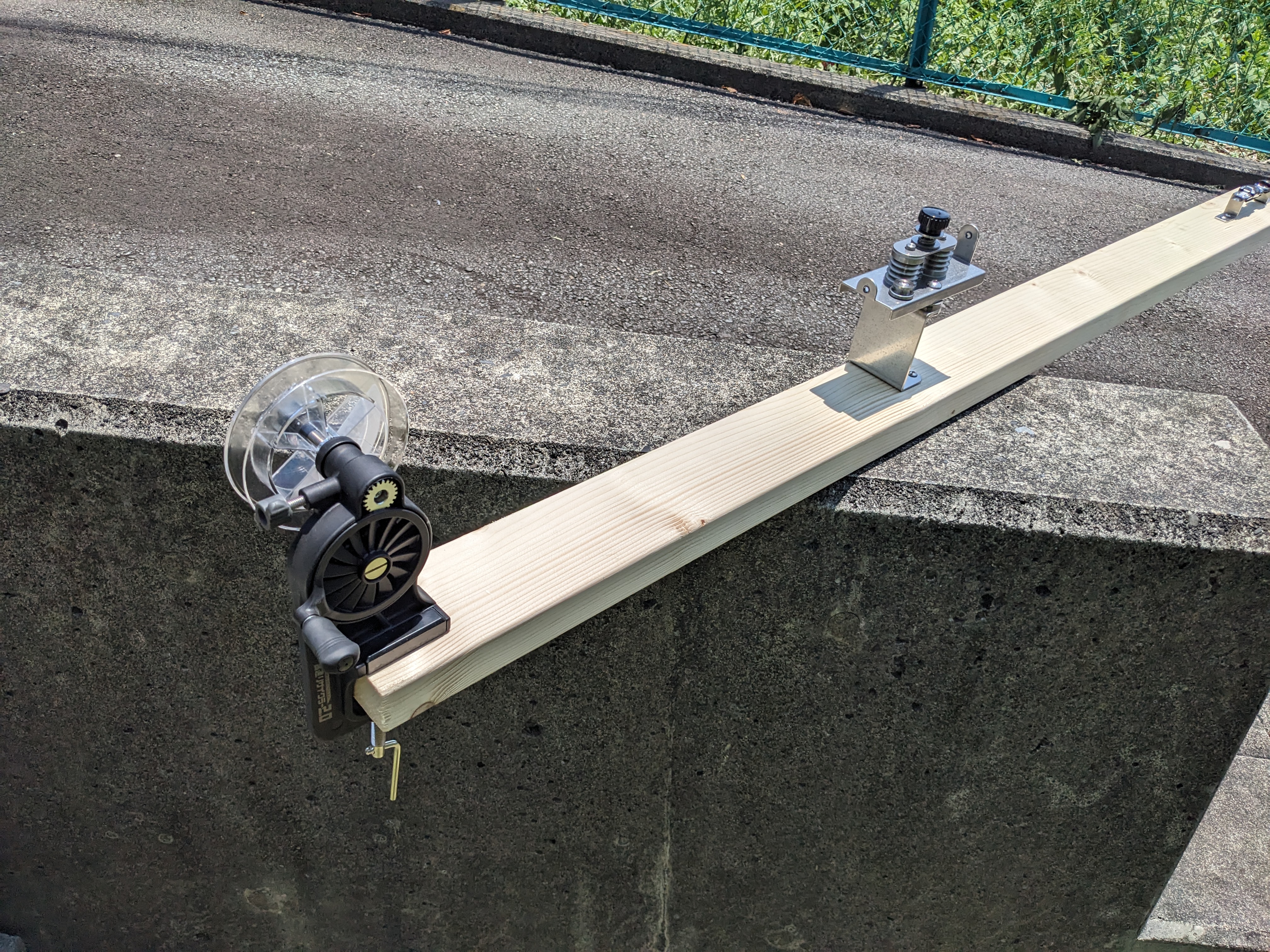

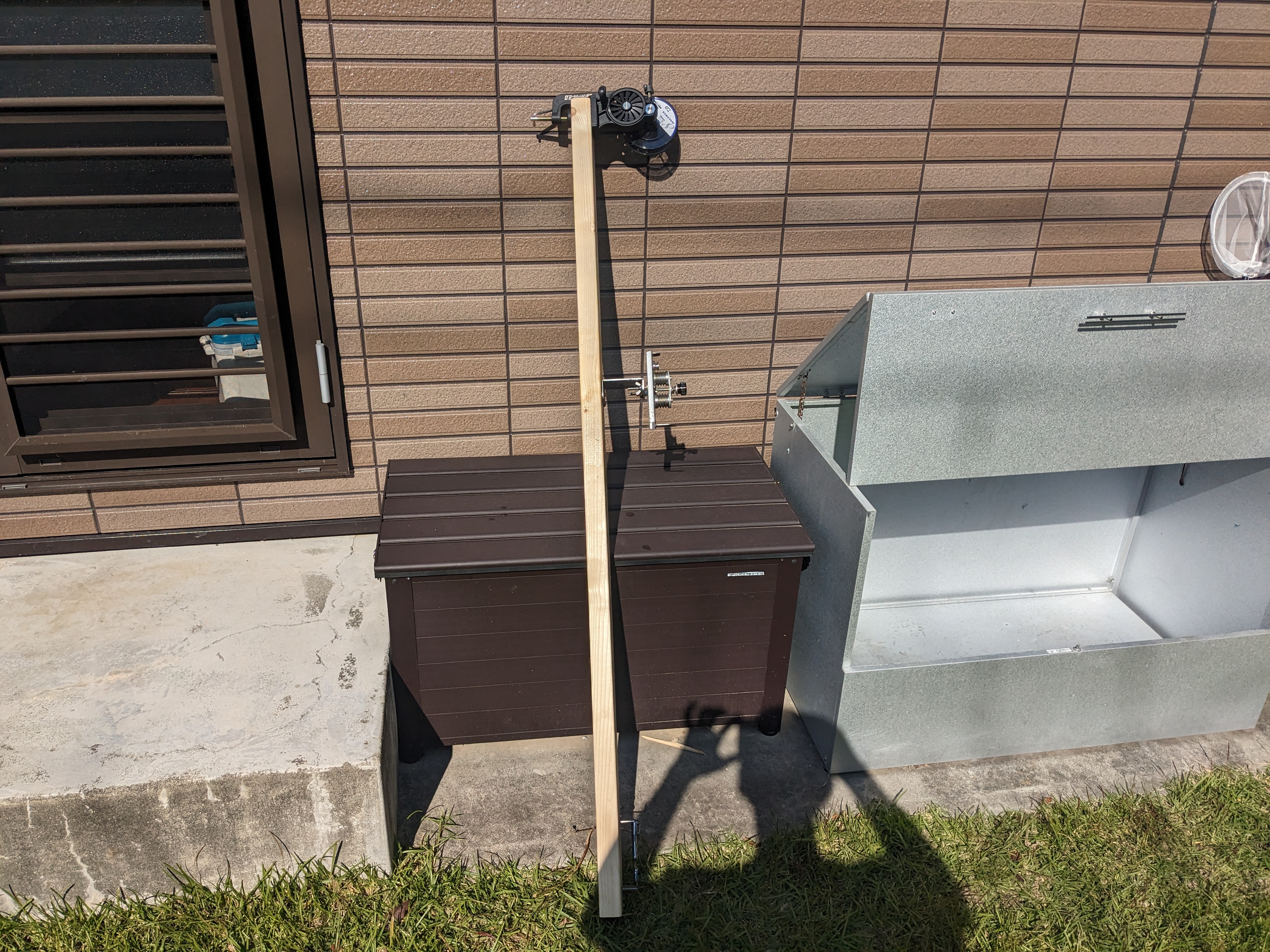

完成

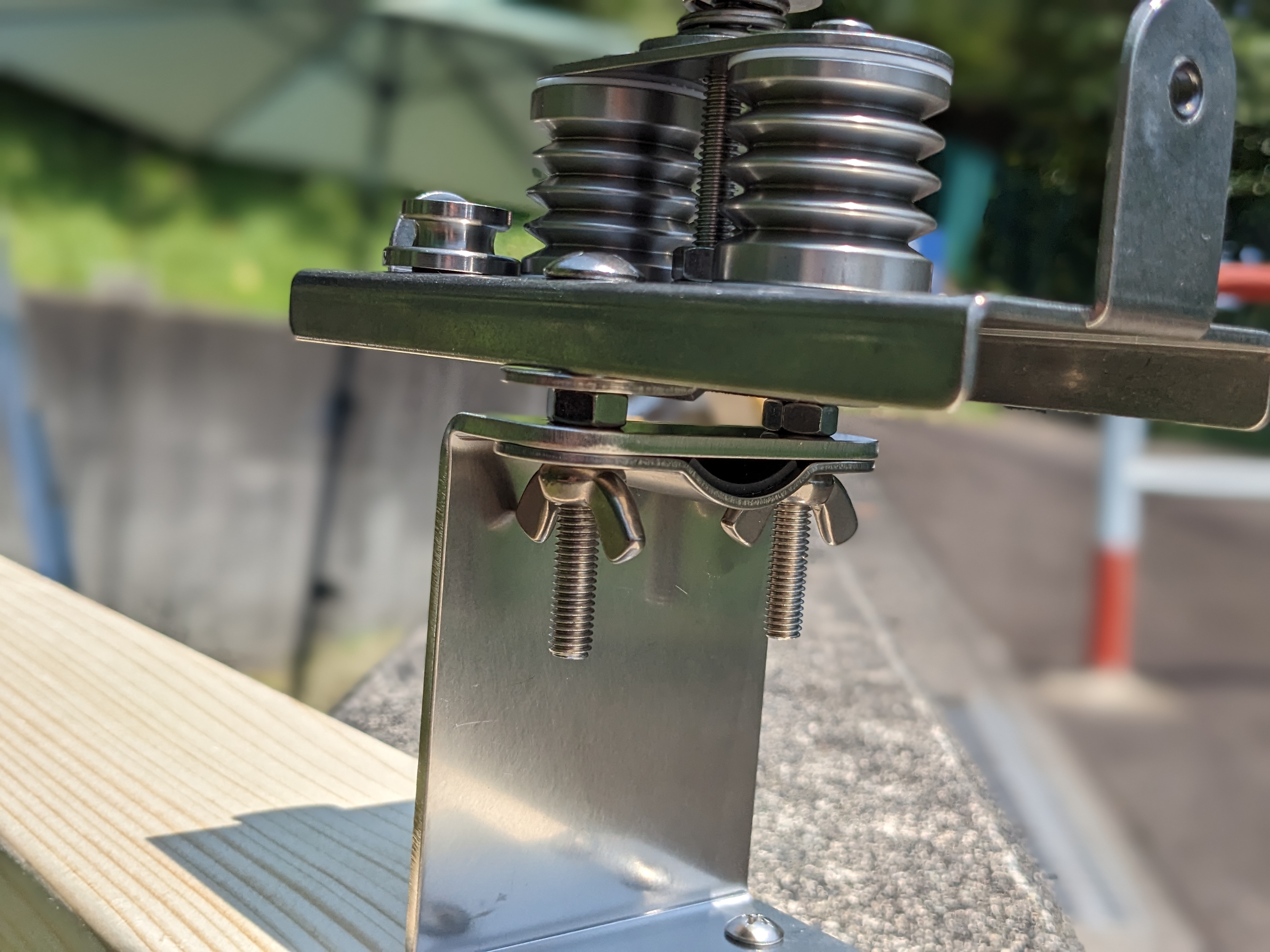

テンションアジャスターのブラケットにテンションアジャスターを取り付け

リールシートの反対側に高速リサイクラーを付ければ完成。これで運用できる。

使用感

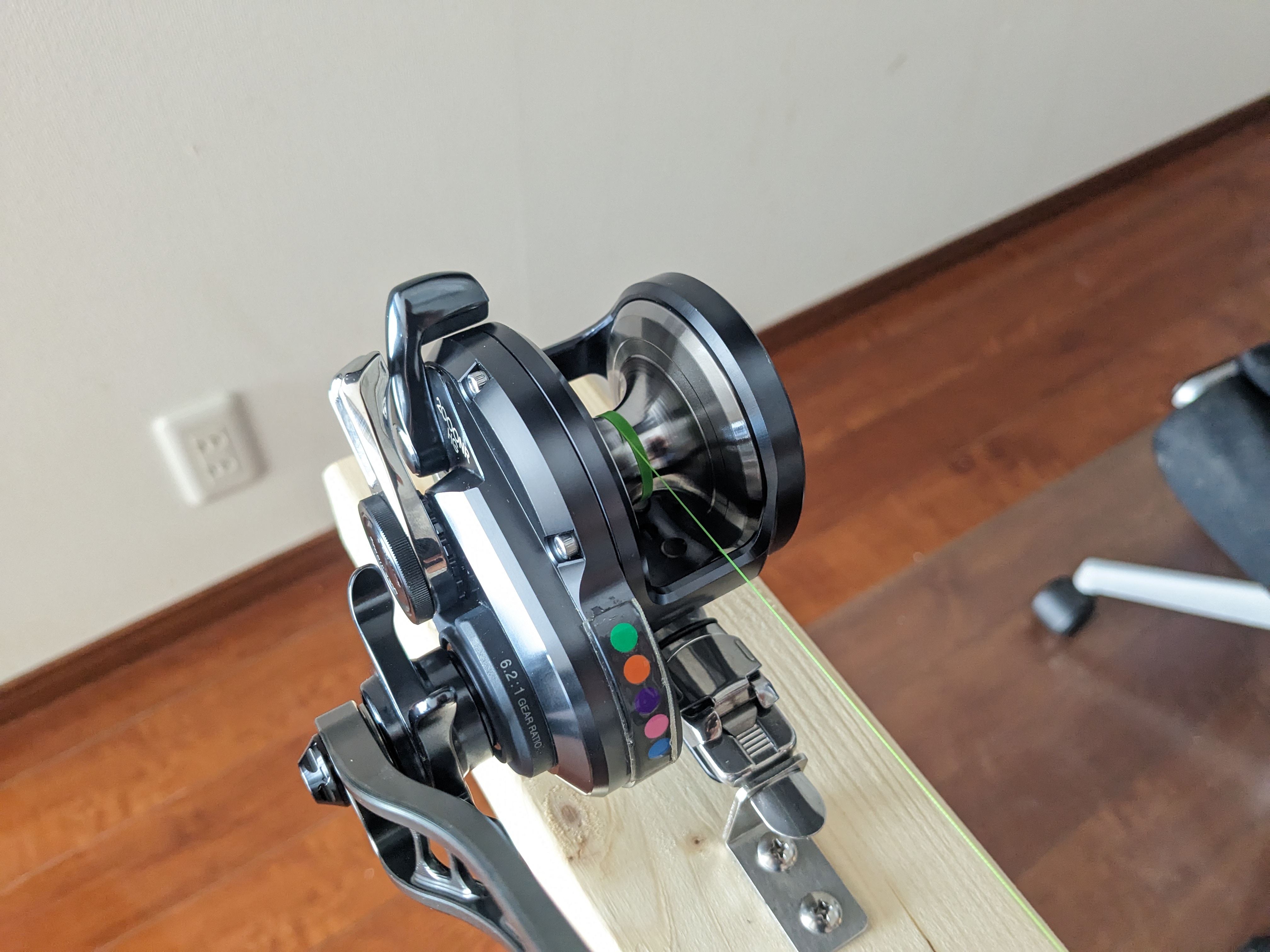

早速、ジガー2000に3号400mを巻くのに使ってみた。

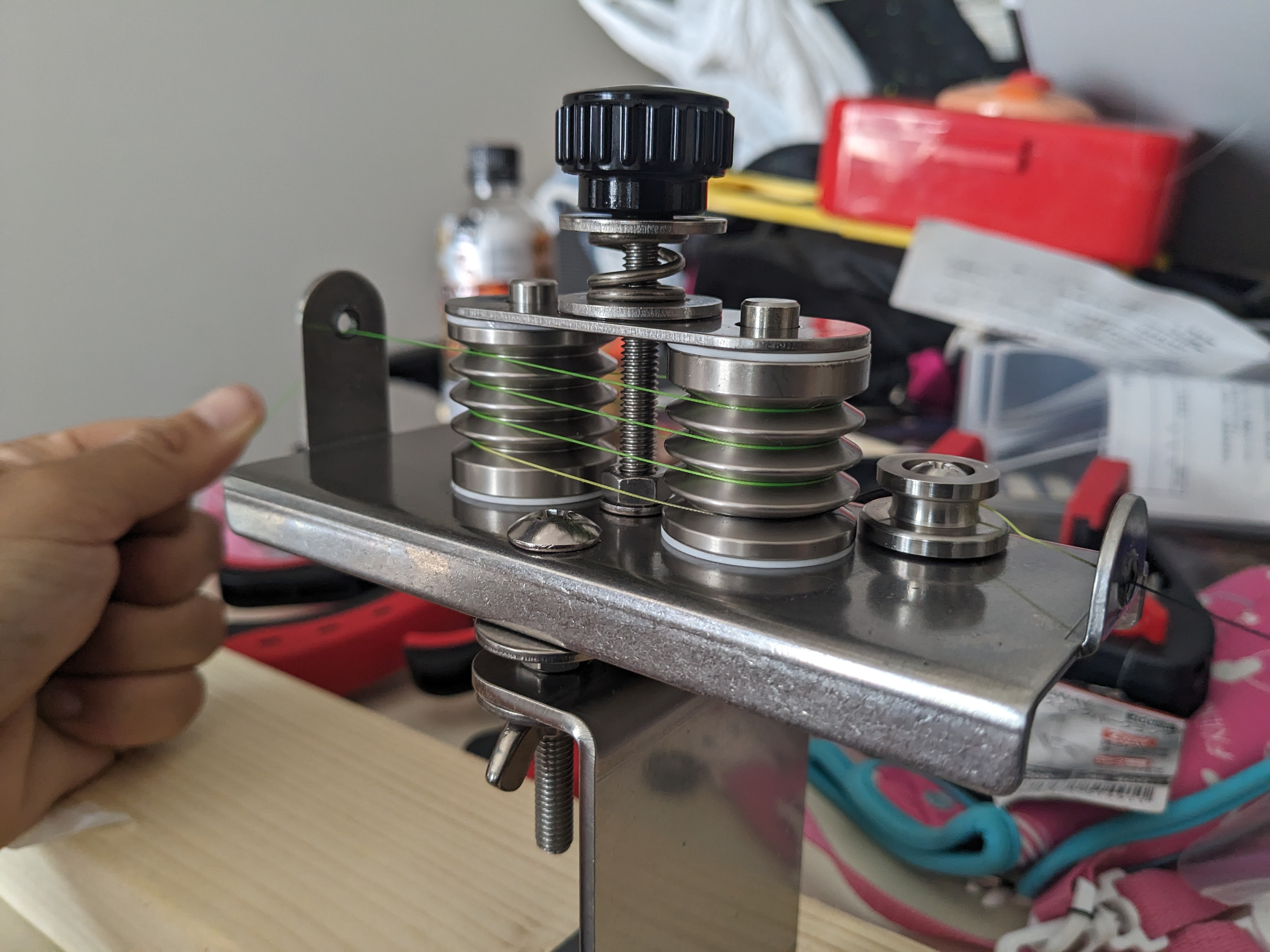

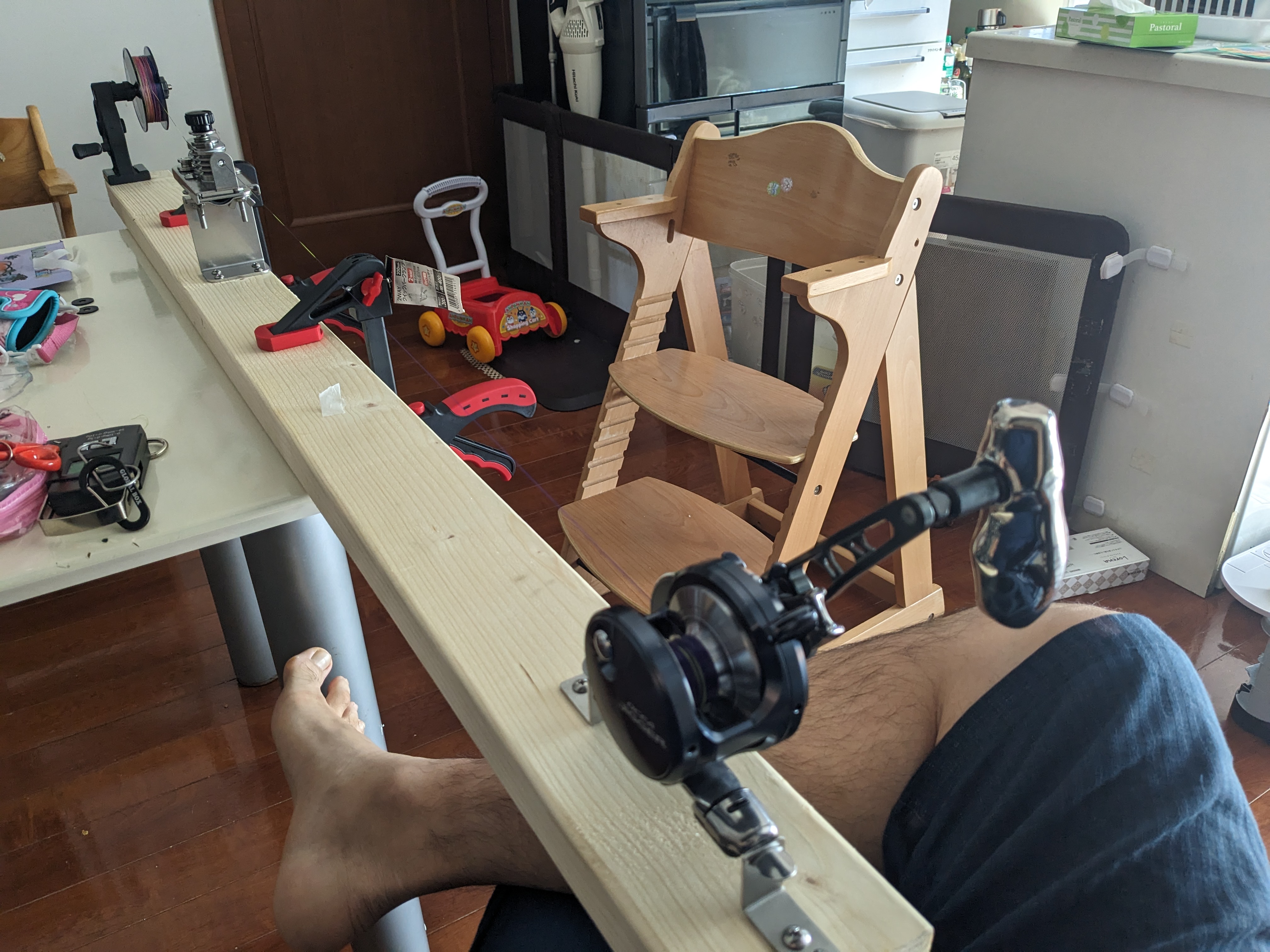

テーブルにクランプで固定して糸巻開始。

半分くらい巻いたところで、テンションアジャスターが随分熱くなってしまった。

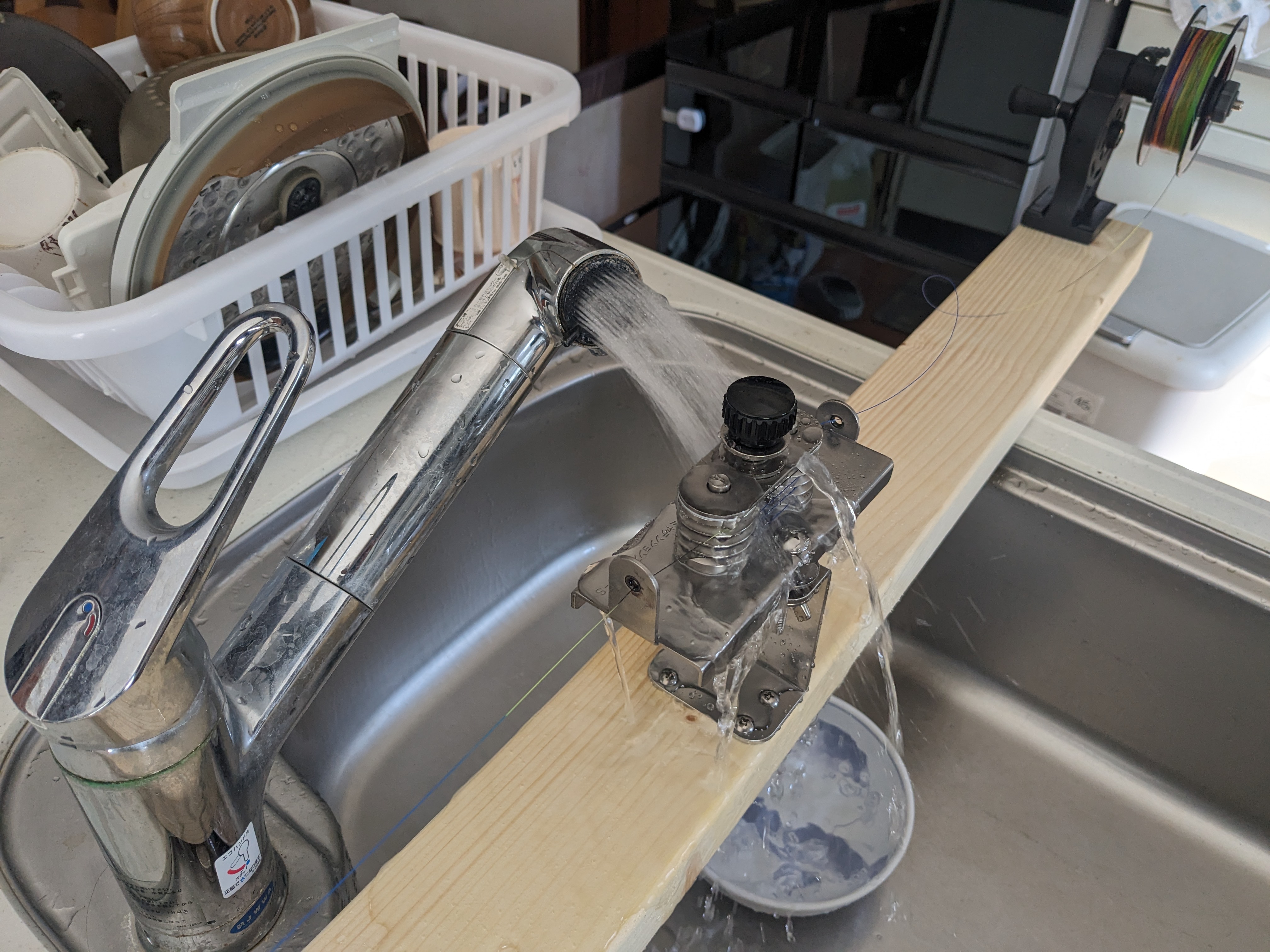

多分大丈夫だと思うんだけど、どの程度の熱まで大丈夫か全くわからなかったので水を掛けながら巻くことにした。

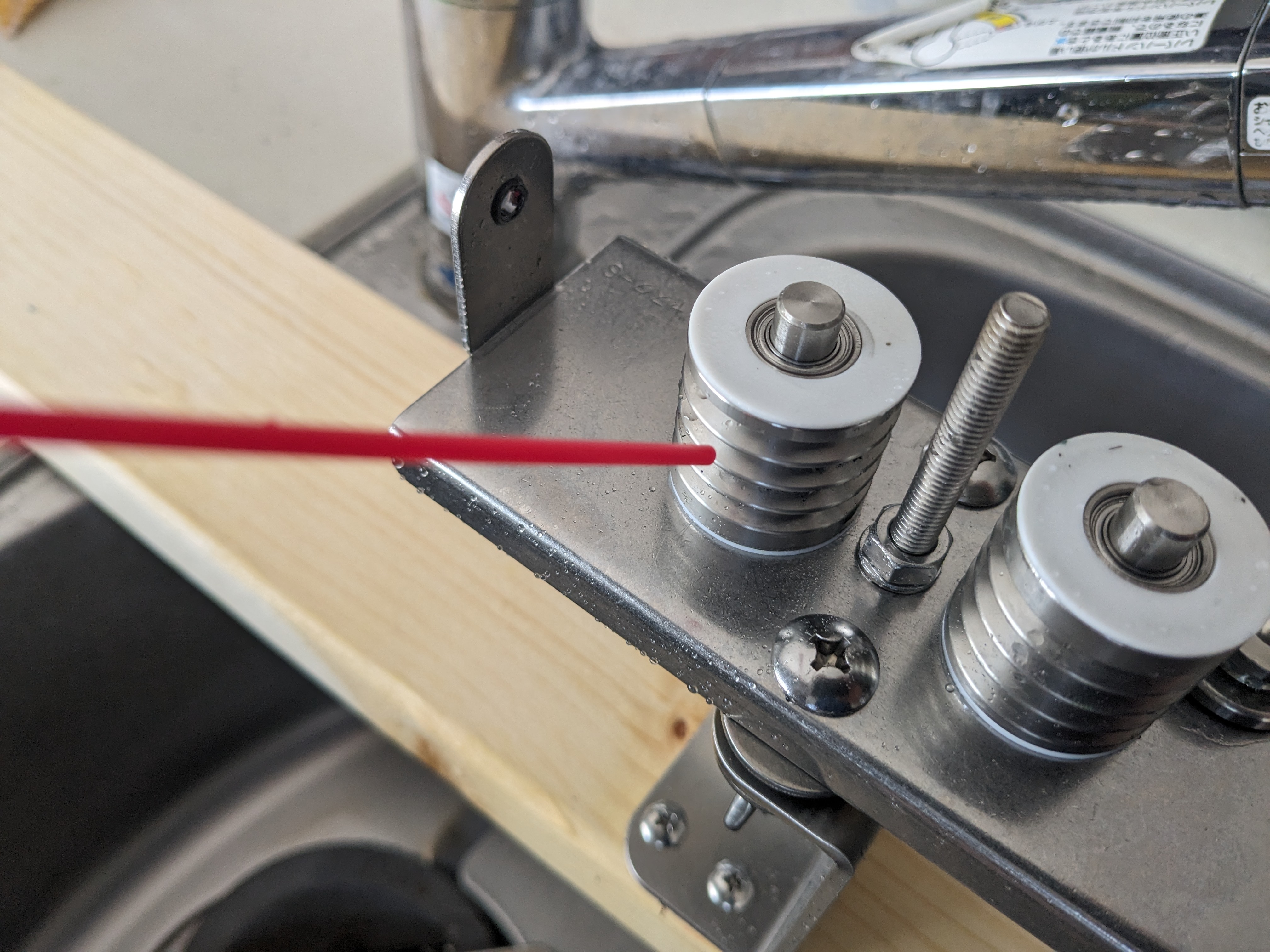

巻き終わったらエアーダスターで細部の水を飛ばし

天日干しして、完璧に乾いたら終了。
無事にテンションを掛けて糸巻することができた。

このラインで御前崎沖やら金州やらでジギングやったけど全く問題なかった。
熱で傷んだりはしていなさそう。

仕様上の注意

無事完成したので、使用中・使用後に気が付いた注意点をまとめておく。

熱対策

何回か使ってみたが、どうしてもテンションアジャスターが熱を持ってしまう。
電動リールなどは顕著で、ダイワの電動リールは一気に糸を巻くので熱がうなぎ登りになってしまう。
熱対策したからマシなはずだが、対策が足りないか、気にし過ぎなのか…。

水を掛けながら糸巻すれば対策できるのだが、糸巻台自体が安定しなくて持っているの大変。
なんかいい方法が無いか調べたら、PEラインを水に漬けて十分含水させてから糸巻するという先人の知恵が出てきた。

この方法なら、テンションアジャスター自体は熱を持つかもしれないが、ラインに熱ダメージは無さそうである。
水が周りに飛び散りそうなのが懸念点。

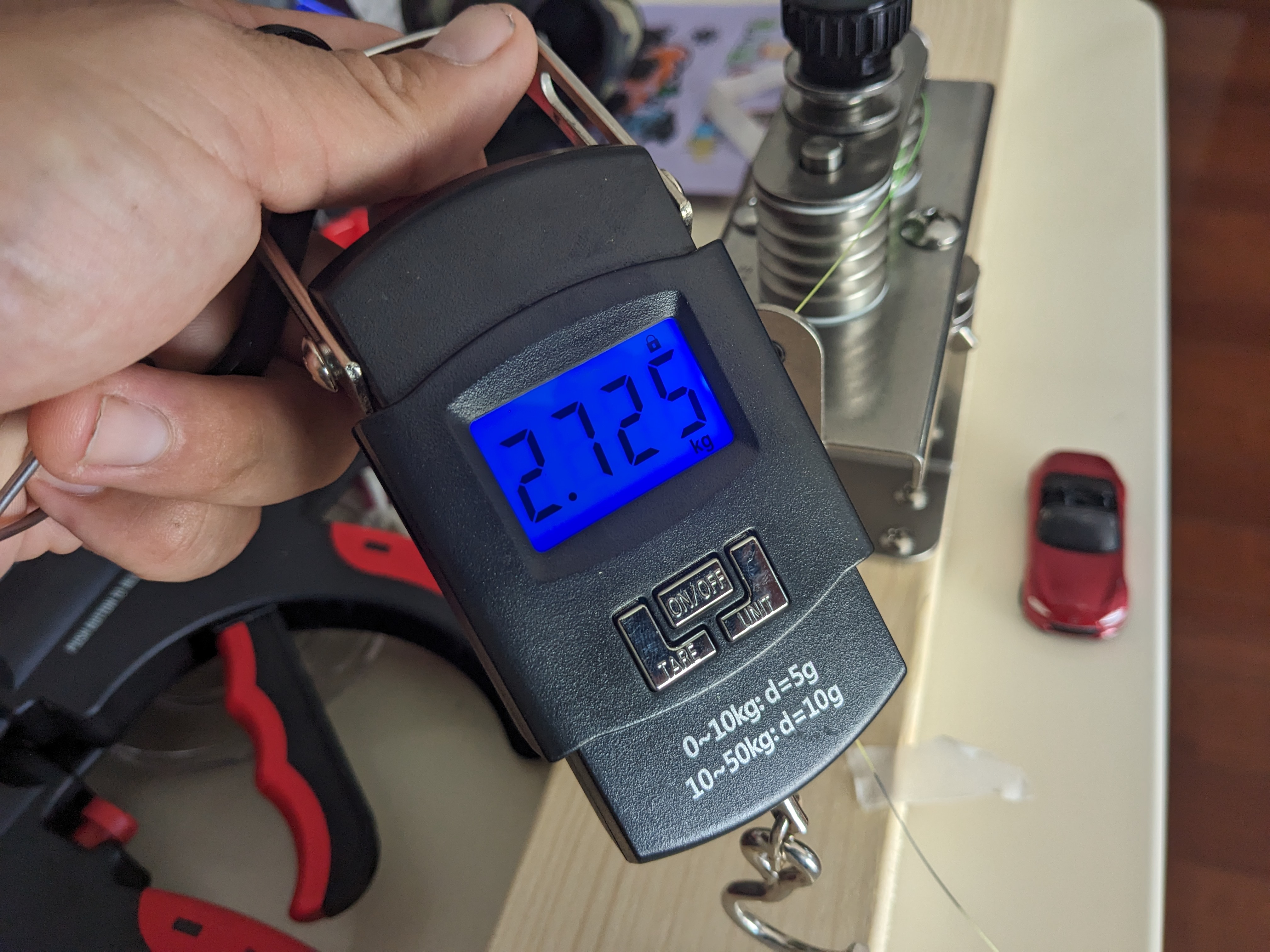

テンションの値

諸説あって正解がイマイチ分からないのだが、号数×0.7kgが適正テンションらしい。今回はテンション掛け過ぎである。

余り頓着していなかったのだが、今後は気を配りたい。

リサイクラーにもテンション

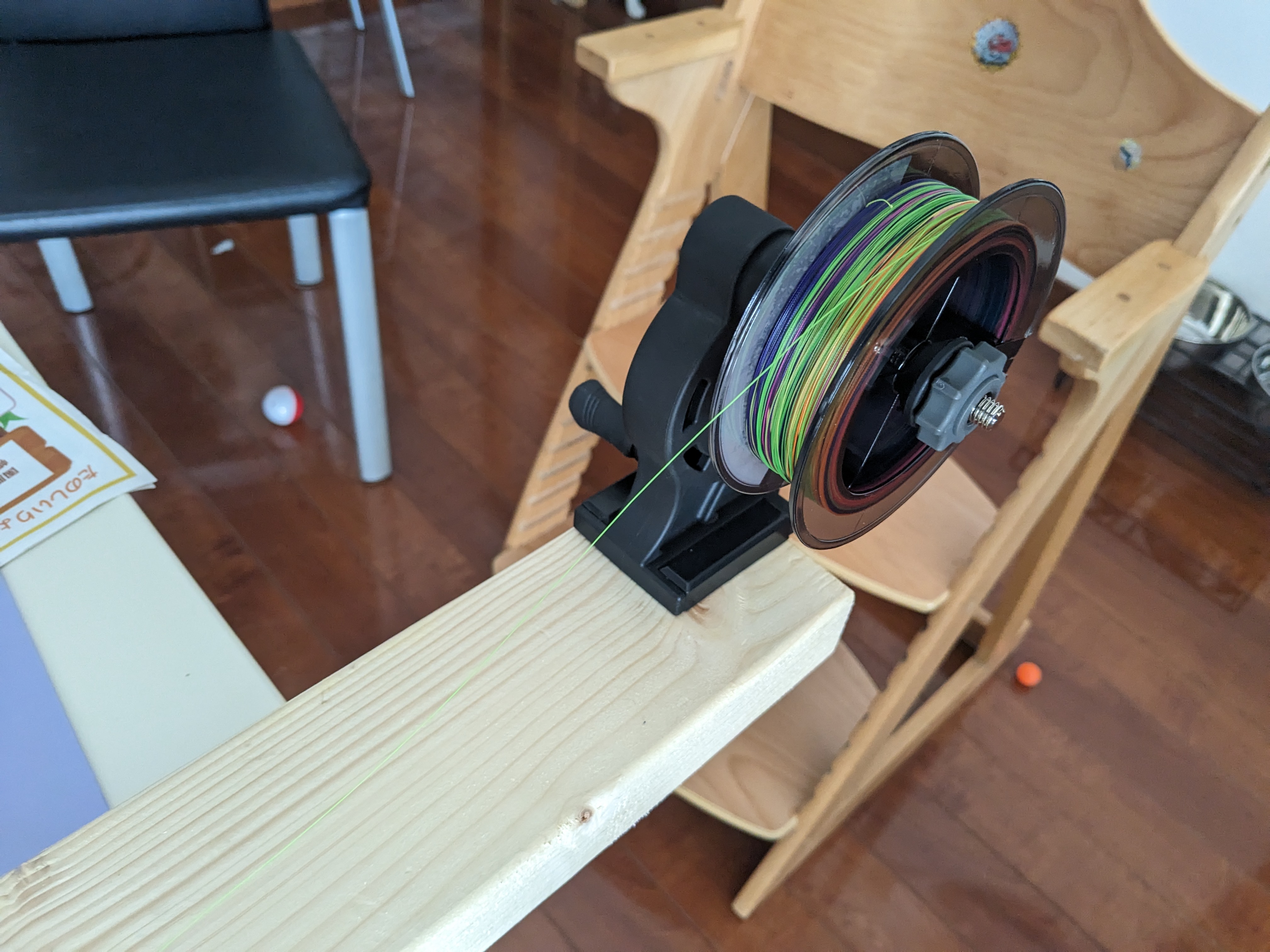

高速リサイクラーの方にもテンションを掛けておかないと、ラインが引っ張られないのでテンションアジャスターの所でもテンションが掛からない。
リールで巻き取った時に、テンションアジャスターのローラーが回転しないでスルスルとラインが抜けてきてしまう。

高速リサイクラーにはテンション調整ネジが付いているので、テンションを掛けるのは非常に簡単。忘れないようにするだけである。

ラインコーティングの剥がれ

糸巻終了後に黒いドロドロがテンションアジャスターにこびりついていてビビったのだが、ラインコーティングが剥がれて混ざって凄いことになっていただけだった。
多少のコーティング剥がれは問題ないらしいが、剥がれて嬉しいものでもない。
折角のテンションアジャスター汚くなっちゃうし…。

テンション値が適正になればもうちょっと剥がれなくなると思う。しばらく様子見である。
